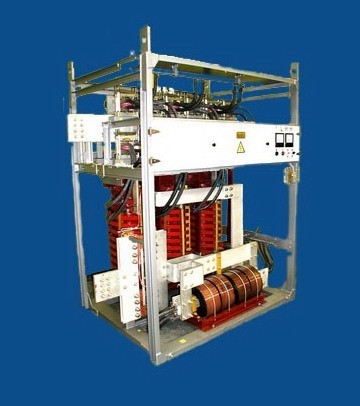

     Выпрямители для электролиза и гальваники типа В-ТПВ



        Расход воды–2м3/ч.

        Питающая сеть – трехфазная напряжением 380 В частотой  50 Гц.

        Габаритные размеры (ширина х глубина х высота)    -  1600  х  1200  х  2000  мм.



        Разработан  и  серийно производится мощный реверсивный выпрямитель, предназначенный для электролиза редкоземельных цветных металлов и гальванических покрытий  регулируемым стабилизированным постоянным током.  Выпрямитель может также использоваться при работе на  активную нагрузку, где требуется высокая точность стабилизации постоянного тока.



Выпрямитель в пылезащищенном исполнении типа В-ТПП-250-500УХЛ IP54



        Предназначен для питания нестабилизированным постоянным током активных или активно индуктивных нагрузок в режиме "Включено-Отключено" и требующих регулирования выпрямленного напряжения.

        Основной нагрузкой является карбидокремниевые нагреватели и ТЕНы электропечей. Обеспечивает высокую надежность и долговечность работы.





        Выпрямитель во взрывобезопасном исполнении предназначенные для эксплуатации во взрывоопасной среде типа

В-ТПЕ-200-230-УХЛ4.



        Устанавливаются в рудниках, подземных выработках, на газораспределительных станциях и т.д.

        Обеспечивают нормальную работу во взрывоопасной среде.

        Условия эксплуатации:

        Климатические воздействующие факторы:

- верхнее значение температуры окружающей среды 308 К (35С);

- нижнее значение температуры окружающей среды 263 К (минус 10С);

- верхнее значение относительной влажности 98 % при температуре 308 К (35С);

- выпрямитель должен обеспечивать надежную и устойчивую работу после пребывания в нерабочем состоянии при температуре от 233 до 333 К (от минус 40 до плюс 50С).

        Масса выпрямителя (брутто) в транспортной таре, не более  3300 кг.

        Габаритные размеры (ширина х глубина х высота) - 1476х1472х2304 мм.





        Выпрямители для заряда аккумуляторных батарей В-ОПЕ



        Питающая сеть – однофазная напряжением 220 В частотой  50 Гц.

        Габаритные размеры (ширина х глубина х высота)    -  540  х  400  х  530  мм.

        Масса - 85 кг.



        Разработан и  серийно производится выпрямитель, предназначенный для зарядки кислотных и щелочных аккумуляторных батарей регулируемым стабилизированным постоянным током.  Выпрямитель может также использоваться при работе на  активную нагрузку, где требуется высокая точность стабилизации постоянного тока.

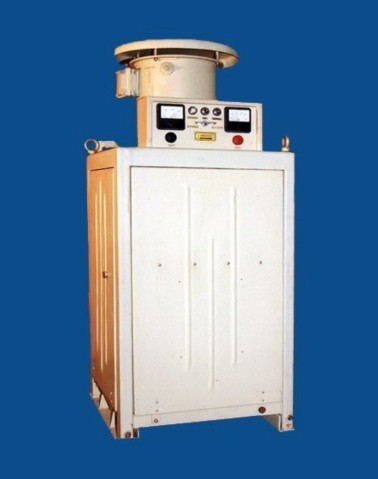

           Выпрямительные  агрегаты  типа ВАКС и ВАКС-М



        Серийно выпускаются выпрямительные агрегаты ВАКС, предназначенные для питания силовых потребителей выпрямленным током в условиях умеренного морского климата.



        Статические преобразователи трехфазного переменного тока 220 или 380 В частоты 50 или 400 Гц в выпрямленный 30, 115 и 230 В.

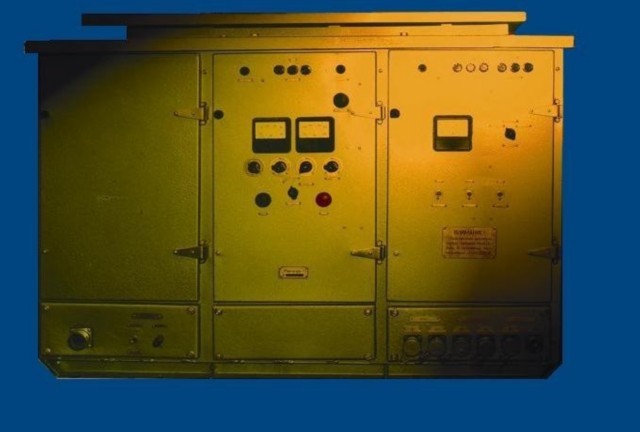

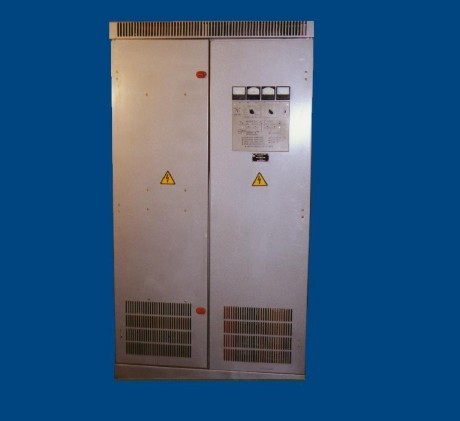

        Агрегат бесперебойного питания "АБП"



        Питающая сеть – трехфазная напряжением 220, 380 В частотой  50-60 Гц.

        Габаритные размеры (ширина х глубина х высота)    -  2200  х  1000  х  600  мм.

        Масса - 1000 кг.

        Предназначены для ответственных потребителей переменного тока заданным качеством электроэнергии в составе систем гарантированного электроснабжения, в том числе автоматизированных систем управления технологическим процессом, вычислительных комплексов и отдельных электронно-вычислительных машин.

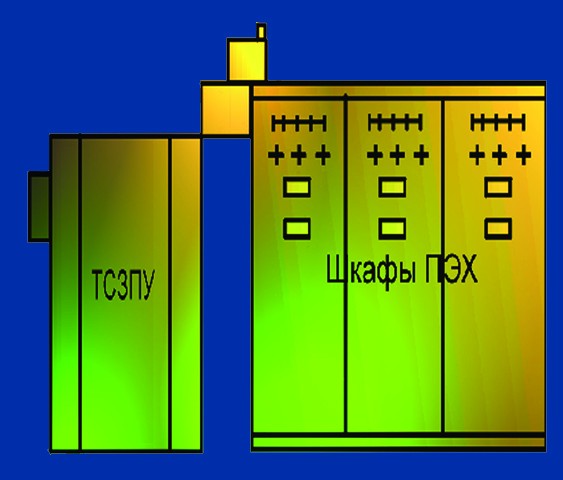

        Комплексные выпрямительные полупроводниковые подстанции типа КВПП.



        Предназначены для питания цеховых сетей промышленный предприятий постоянным током, в том числе электропривода.

        Предназначены для питания цеховых сетей промышленных предприятий постоянным током, в том числе электропривода. Частота питающей сети 50 Гц Коэффициент полезного действия (без учета трансформатора) не менее 96 , 5 % Коэффициент мощности не менее 0 , 925 Напряжение питания цепей собственных нужд подстанции 380 В с нулевым проводом. Охлаждение воздушное принудительное.

        Все подстанции КВПП комплектуются щитом шкафов распредустройств.

Наименование Габариты,мм   Масса,кг
КВПП-4000-230-УХЛ4 2640-1200-1200  500
Трансформатор ТСЗПУ-1000/10 2300-945-1880  3000
КВПП-2000-230-УХЛ4 2640-1800-1200  910
Трансформатор ТСЗПУ-2000/10 2760-1190-2100  5000

           Агрегат выпрямительные, сварочные типа "ВАК"



        Питающая сеть – трехфазная напряжением 220, 380 В частотой  50 Гц.

        Габаритные размеры (ширина х глубина х высота)    -  573  х  550  х  940  мм.

        Масса - 150-190 кг.

       Выпрямители предназначены для преобразования трехфазного переменного тока напряжением 220 или 380 В частоты 50 Гц в постоянный и служат для зарядки аккумуляторных батарей, питание потребителей постоянным током, сварки током от 100 до 390 А при напряжении 25-30 В в режиме ПВ 60% при цикле сварки 5 мин.

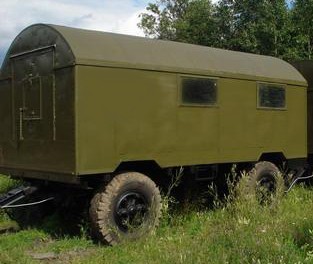

Преобразователь многоканальный  "ПМК-50"



Питающая сеть – трехфазная напряжением 380 В частотой  50 Гц.

Потребляемая мощность 100 КВа

Габаритные размеры (ширина х глубина х высота) -

6700х2852х3200  мм.



Преобразователь многоканальный предназначен для питания аппаратуры напряжением 50, 400 и 1000 Гц, смонтирован в кузове КУНГ типа П-10 на шасси МАЗ-5224В.

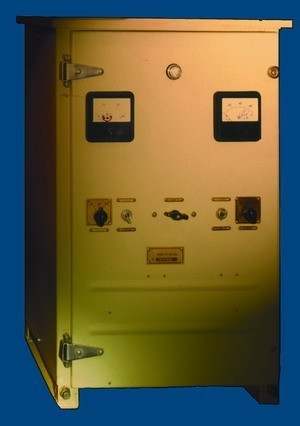

     Агрегат выпрямительные зарядные

типа ВАКЗ



        Питающая сеть - трехфазная напряжением 220, 380В частотой 50 Гц.

        Габаритные размеры (ширина х глубина х высота) - 450 х 430 х 765 мм.

         Предназначены для заряда аккумуляторных батарей.

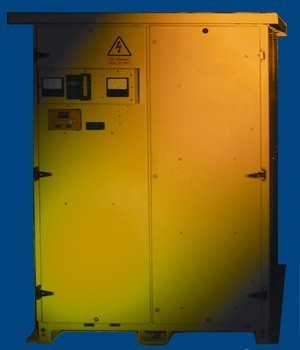

        Агрегат выпрямительные типа "ТПС"



        Питающая сеть – трехфазная напряжением 380 В частотой  50 Гц.

        Габаритные размеры (ширина х глубина х высота)    -  620  х  510  х  1300  мм.

        Масса - 280 кг

        Предназначены для электрохимической катодной защиты от коррозии, а так же для питания электролизных опреснительных установок.

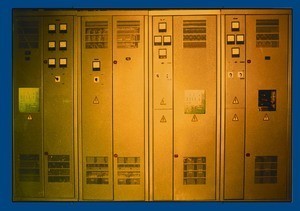

        Преобразователи статические СПЧС.



        Питающая сеть - трехфазная напряжением 380В частотой 50Гц.

        Габаритные размеры (ширина х глубина х высота) - 800 х 4450 х 2900 мм.

        Масса не более 4500 кг.



        Предназначены для технологических установок с синхронно-гистерезисными двигателями (СГД) и обеспечивают:

        - длительное электропитание током повышенной частоты групп секций СГД;

        - ступенчатый пуск секций СГД при напряжении и частоте 220 В - 1/3 F ном., 300 - 2/3 F ном., 400 В - F ном., с применением конденсаторной транспортируемой приставке;

перевозбуждение  СГД с последующим снижением напряжения до уровня 250...380В;

        - автоматическое перевозбуждение и регулирование напряжения на выходе преобразователя при выходе из синхронизма хотя бы одного СГД секций;

        - разгон до синхронной частоты вращения (подхват) тормозящихся на выбеге СГД при частоте их вращение 1/3 F ном. и выше;

        - резервирование электропитания 100% нагрузки смежного преобразователя при его отказе.

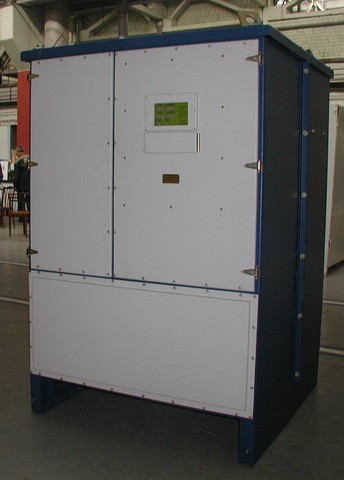

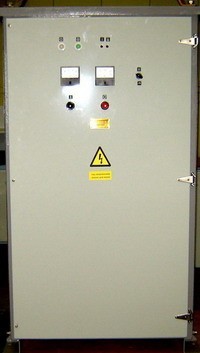

        Выпрямители  для очистки воды типов

В-ТПЕРА, В-ТПЕ



        Питающая сеть 3 х 380 В х 50 Гц с нулем.

        Габаритные размеры (ширина х глубина х высота)    -  600  х  400  х  1200  мм.



        Основным направлением использования выпрямителей – очистка воды от присутствия в ней ионов железа и других металлов. Выпрямители могут также использоваться при других видах активной нагрузки, где требуется высокая точность стабилизации постоянного тока, в т.ч. в установках по очистке сточных вод.
