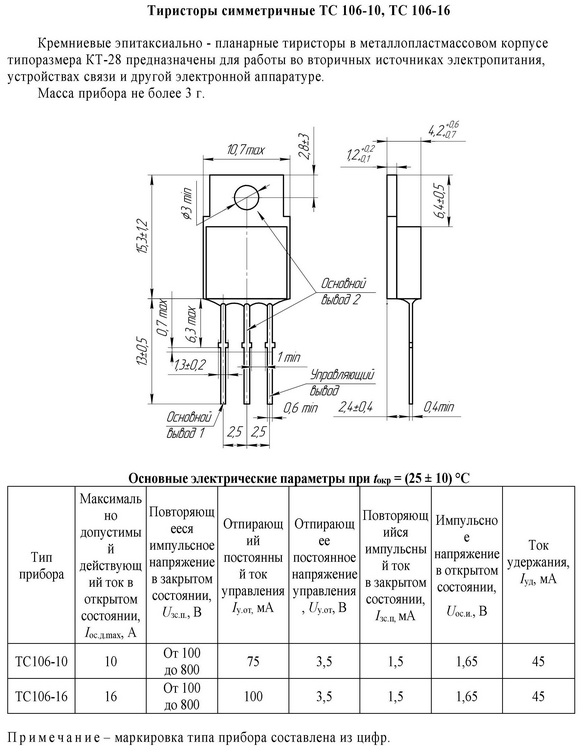

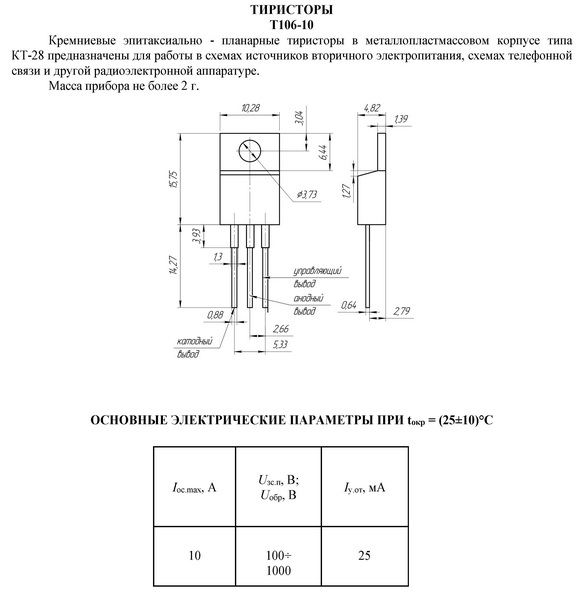

КУ202Д1, КУ202Е1, КУ202Ж1, КУ202И1, КУ202К1, КУ202Л1, КУ202М1, КУ202Н1, КУ202П1, КУ202Р1, Т 106-10-1-10, ТС 106-10-1-10 |
Тиристоры
кремниевые, планарно-диффузионные, структуры p-n-p-n, триодные,
незапираемые. Предназначены для применения в качестве переключающих
элементов устройств коммутации напряжения малыми управляющими

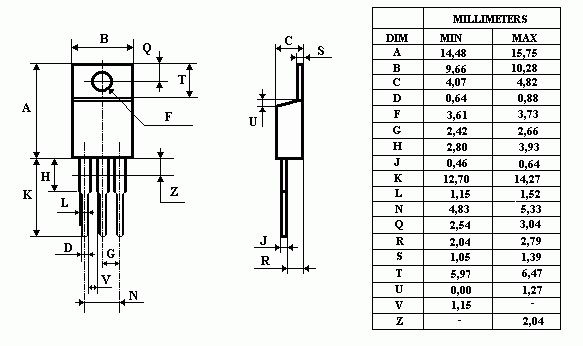

сигналами. Выпускаются в пластмассовом корпусе с жесткими выводами. |
|
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
Наименование параметра, единица измерения (режим измерения) | Буквенное обозначение | Норма | Температура, °C |
КУ202Д КУ202Д1 | КУ202Е КУ202Е1 КУ202Е2
| КУ202Ж КУ202Ж1 | КУ202И КУ202И1 КУ202И2 | КУ202К КУ202К1 | КУ202Л КУ202Л1 КУ202Л2 | КУ202М КУ202М1 КУ202М2 | КУ202Н КУ202Н1 КУ202Н2 | КУ202П КУ202П1 КУ202П2 | КУ202Р КУ202Р1 КУ202Р2 |
| | | | | | | | | | | | | | | | | | | |
Постоянное напряжение в закрытом состоянии, В (Iзс=10мА) | Uзс | 100 | | 100 | | 200 | | 200 | | 300 | | 300 | | 400 | | 400 | | 600 | | 600 | | 25 |
Постоянное обратное напряжение, В (Iобр=10мА) | Uобр | - | | 100 | | - | | 200 | | - | | 300 | | - | | 400 | | - | | 600 | | 25 |
Постоянное напряжение в открытом состоянии, В (Iос=10А для КУ202Д-КУ202Р, КУ202Д1-КУ202Р1 и Iос=5А для КУ202Е2-КУ202Р2) | Uос | | 2 | | 2 | | 2 | | 2 | | 2 | | 2 | | 2 | | 2 | | 2 | | 2 | 25 |
Постоянный ток в закрытом состоянии, мА (Uзс=Uзс, max) | Iзс | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | 25 |
Отпирающий постоянный ток управления, мА (Uзс=10В) | Iу, от | | 100 | | 100 | | 100 | | 100 | | 100 | | 100 | | 100 | | 100 | | 100 | | 100 | 25 |
Время включения, мкс (Uзс=50В для КУ202Д-КУ202Р, КУ202Д1-КУ202Р1, КУ202Е2-КУ202Р2) | tвкл, от | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | 25 |
Время выключения, мкс (Uзс=Uзс, max) | tвыкл | | 150 | | 150 | | 150 | | 150 | | 150 | | 150 | | 150 | | 150 | | 150 | | 150 | 25 |
Постоянный обратный ток, мА (Uобр=Uобр, max) | Iобр | | - | | 10 | | - | | 10 | | - | | 10 | | - | | 10 | | - | | 10 | 25 |
Максимально допустимый постоянный ток в открытом состоянии в диапазоне температур -60°C ¸ +50°С,А | | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | | 10 | |
|
|
