| КС162А2, КС162АЗ, КС168В2, КС168ВЗ, КС175А2, KC182A2, KC191A2, КC210Б2, KC211И2, KC212B2, КС213Б2 |

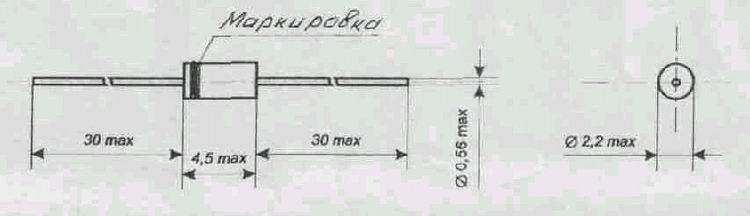

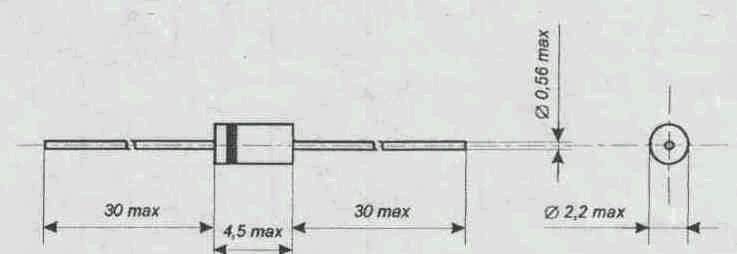

Стабилитроны
типов КС162А2, КС162АЗ, КС168В2, КС168ВЗ, КС175А2, КС182А2, КС191А2,
КС210Б2, КС211И2, КС212В2, КС213Б2 кремниевые диффузионно-планарные в
стеклянном корпусе типа КД-2, предназначены для стабилизации и
ограничения напряжения (типов КС162А2, КС162АЗ, так же в качестве
опорного элемента).
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,15 г.
Стабилитроны соответствуют техническим условиям ХЫ3.369.001ТУ |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| | КС162А2 | КС162АЗ | КС168В2 | КС168ВЗ | КС175А2 | KC182A2 | KC191A2 | КC210Б2 | KC211И2 | KC212B2 | КС213Б2 |
| Напряжение стабилизации Uст., B, ±7% при температуре 25°С: | Iст.=10мА | 6.2 | 6.2 | | | | | | | | | |
| Iст.=5мА | | | 6.8 | 6.8 | 7.5 | 8.2 | 9.1 | 10 | 11 | 12 | 13 |
| Дифференциальное сопротивление rст., Ом, не более | Iст.=10мА | 35 | 50 | | 45 | | | | | | | |
| Iст.=5мА | | | 35 | | 16 | 14 | 18 | 22 | 25 | 25 | 25 |
| Максимально - допустимый ток стабилизации Iст. max,мА | 22 | 22 | 20 | 20 | 18 | 17 | 15 | 14 | 13 | 12 | 10 |
| Минимально - допустимый ток стабилизации Iст. min,мА | 3 |
| Максимально-допустимая обратная рассеиваемая мощность в диапозоне температур -60°С...+50°С, Pобр. max, мВт | 150 |
|
| КС162А5, КС168В5, КС170А5, КС175А5, KC182A5, KC191A5, КC210Б5, KC211И5, KC212B5, КС213Б5 |

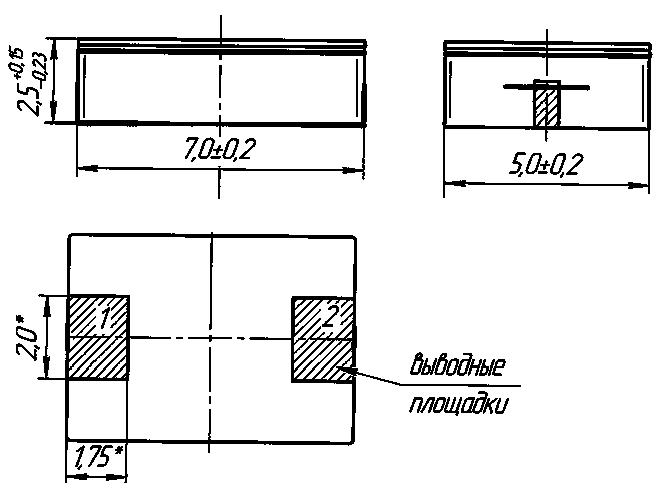

Стабилитроны
типов КС162А5, КС168В5, КС170А5, КС175А5, КС182А5, КС191А5,
КС210Б5, КС211И5, КС212В5, КС213Б5 кремниевые диффузионно-сплавные, в
корпусе типа SMD-0,2, предназначены для стабилизации и
ограничения напряжения (типов КС170А5 так же в качестве
опорного элемента).
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,3 г.
Стабилитроны соответствуют техническим условиям ХЫ3.369.001ТУ |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| | КС162А5 | КС168В5 | КС170А5 | КС175А5 | KC182A5 | KC191A5 | КC210Б5 | KC211И5 | KC212B5 | КС213Б5 |
| Напряжение стабилизации Uст., B, ±7% при температуре 25°С: | Iст.=10мА | 6,2 | 6,8 | 7,0 | | | | | | | |
| Iст.=5мА | |
|
| 7.5 | 8.2 | 9.1 | 10 | 11,05 | 12,05 | 13 |
| Дифференциальное сопротивление rст., Ом, не более | Iст.=10мА | 35 | 28 | 20 | | | | | | | |
| Iст.=5мА | |
| | 16 | 14 | 18 | 22 | 25 | 25 | 25 |
| Максимально - допустимый ток стабилизации Iст. max,мА | 22 | 20 | 20 | 18 | 17 | 15 | 14 | 13 | 12 | 10 |
| Минимально - допустимый ток стабилизации Iст. min,мА | 3 |
| Максимально-допустимая обратная рассеиваемая мощность в диапозоне температур -60°С...+50°С, Pобр. max, мВт | 150 |
|
| Примечание. В интервале температур от 50°C до 125°C максимально допустимые мощности и токи снижаются линейно. |
| В схемах стабилизации допускается включать стабилитроны любой полярностью |
| КС515Г, КС520В, КС524Г, КС531В, КС539Г, КС547В, КС568В, КС582Г, КС596В |
Стабилитроны
типов КС515Г, КС520В, КС524Г, КС531В, КС539Г, КС547В, КС568В, КС582Г,
КС596В изготавливаемые по диффузионно-сплавной технологии в
пластмассовом корпусе типа КД-26, предназначены для использования в
качестве источников опорного напряжения.
Климатическое исполнение - УХЛ, категория размещения - 3
Стабилитроны соответствуют техническим условиям ХЫ0.336.000ТУ |

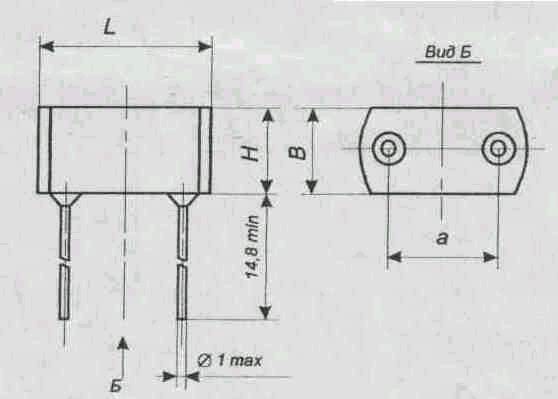

| | L | a | B | H | Масса, г |
| КС515Г, КС520В, КС524Г, КС531В, КС547В | 11 max | 7.5±0.4 | 5 max | 5 max | 0.8 |
| КС539Г, КС568В, КС582Г, КС596В | 14 max | 10.5±0.4 | 6 max | 6 max | 1.3 |
|
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| | КС515Г | КС520В | КС524Г | КС531В | КС539Г | КС547В | КС568В | КС582Г | КС596В |
| Напряжение стабилизации Uст., B, ±10% при температуре 25°С: | Iст.=10мА | 15 | | 24 | 31 | 39 | | | | |
| Iст.=5мА | | 20 | | | | 47 | 68 | 82 | 96 |
| Дифференциальное сопротивление rст., Ом, не более | Iст.=10мА | 25 | | | | | | | | |
| Iст.=5мА | | 120 | 40 | 50 | 65 | 280 | 400 | 480 | 560 |
| Максимально - допустимый ток стабилизации Iст. max,мА | 31 | 22 | 19 | 15 | 17 | 10 | 10 | 8 | 7 |
| Минимально - допустимый ток стабилизации Iст. min,мА | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Максимально-допустимая обратная рассеиваемая мощность в диапозоне температур -60°С...+50°С, Pобр. max, мВт | 500 | 500 | 500 | 500 | 720 | 500 | 720 | 720 | 720 |
|
|
|
| КС515Г2, КС520В2, КС524Г2, КС531В2, КС539Г2, КС547В2, КС568В2, КС582Г2, КС596В2 |

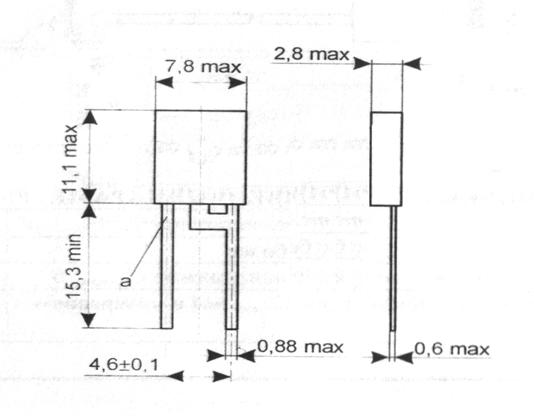

Стабилитроны
типов КС515Г2, КС520В2, КС524Г2, КС531В2, КС539Г2, КС547В2, КС568В2,
КС582Г2, КС596В2 планарные в пластмассовом корпусе типа КТ-27-1,
предназначены для испльзования в качестве источников опорного
напряжения.
Климатическое исполнение - УХЛ, категория размещения - 3
Стабилитроны соответствуют техническим условиям ХЫ0.336.000ТУ |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| | КС515Г2 | КС520В2 | КС524Г2 | КС531В2 | КС539Г2 | КС547В2 | КС568В2 | КС582Г2 | КС596В2 |
| Напряжение стабилизации Uст., B, ±10% при температуре 25°С: | Iст.=10мА | 15 | | 24 | | 39 | | | | |
| Iст.=5мА | | 20 | | 31 | | 47 | 68 | 82 | 96 |
| Дифференциальное сопротивление rст., Ом, не более | Iст.=10мА | 25 | | 40 | | 65 | | | | |
| Iст.=5мА | | 120 | | 90 | | 280 | 400 | 480 | 560 |
| Максимально - допустимый ток стабилизации Iст. max,мА | 31 | 22 | 19 | 15 | 17 | 10 | 10 | 8 | 7 |
| Минимально - допустимый ток стабилизации Iст. min,мА | 3 | 3 | 3 | 1 | 3 | 3 | 3 | 3 | 3 |
| Максимально-допустимая обратная рассеиваемая мощность в диапозоне температур -60°С...+50°С, Pобр. max, мВт | 500 | 500 | 500 | 500 | 720 | 500 | 720 | 720 | 720 |
|
|
| КС506А, КС506Б, КС506В, КС506Г, КС506Д |

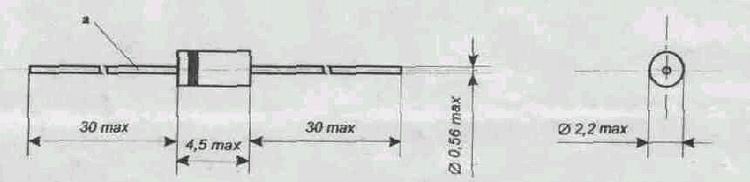

Стабилитроны
типов КС506А, КС506Б, КС506В, КС506Г, КС506Д изготавливаемые по
диффузионно-планарной технологии в стеклянном корпусе типа КД-2,
предназначены для стабилизации и ограничения
напряжения в аппаратуре широкого применения.
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,15 г.
Стабилитроны соответствуют техническим условиям аАО.ЗЗ6.610ТУ |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| | КС506А | КС506Б | КС506В | КС506Г | КС506Д |
| Напряжение стабилизации Uст., B, ±5% при температуре 25°С: | Iст.=2.7мА | 47 | 47 | | | |
| Iст.=2мА | | | 68 | | |
| Iст.=5мА | | | | 14.7 | 20 |
| Дифференциальное сопротивление rст., Ом, не более | Iст.=2.7мА | 105 | 105 | | | |
| Iст.=2мА | | | 200 | | |
| Iст.=5мА | | | | 30 | 55 |
|
|
| КС533А1 |
Кремниевые
стабилитроны типа КС533А1 изготавливаемые по диффузионно-планарной
технологии в стеклянном корпусе типа КД-2, предназначены для
стабилизации и ограничения напряжения в аппаратуре широкого применения.
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,15 г.
Стабилитроны соответствуют техническим условиям ХЫ3.362-002ТУ |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| Напряжение стабилизации Uст., B, ±5% при температуре 25°С | Iст.=5мА | 33 |
| Дифференциальное сопротивление rст., Ом, не более | Iст.=5мА | 90 |
| Максимально-допустимое постоянное прямое напряжение Uпр. max, B | Iпр.=50мА | 1.5 |
| Максимально - допустимый ток стабилизации Iст. max,мА в интервале температур от -60°С до +35°С | | 10 |
|
|
| КС515Г1 |

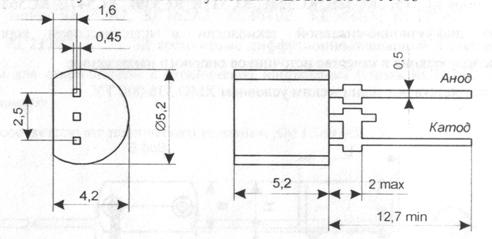

Кремниевый эпитаксиально - планарный стабилитрон.
Стабилитроны соответствуют техническим условиям ХЫО.336.000 ТУ/03 |
 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ СТАБИЛИТРОНОВ ПРИ ПРИЕМКЕ И ПОСТАВКЕ
(для нормальной температуры окружающей среды) |
| Наименование параметра (режим измерения, единица измерения) | Буквенное обозначение | Норма |
| не менее | не более |
| Напряжение стабилизации (IZ=10мА), B | UZ | 14.25 | 15.75 |
| Дифференциальное сопротивление (IZ=10мА), Ом | RZ | | 25 |
| Температурный коэффициент напряжения стабилизации (IZ=10мА), %/°C | aUZ | | ±0.005 |
| Временная нестабильность напряжения стабилизации (IZ=10мА), % | dUZ | | ±0.5 |
|
|

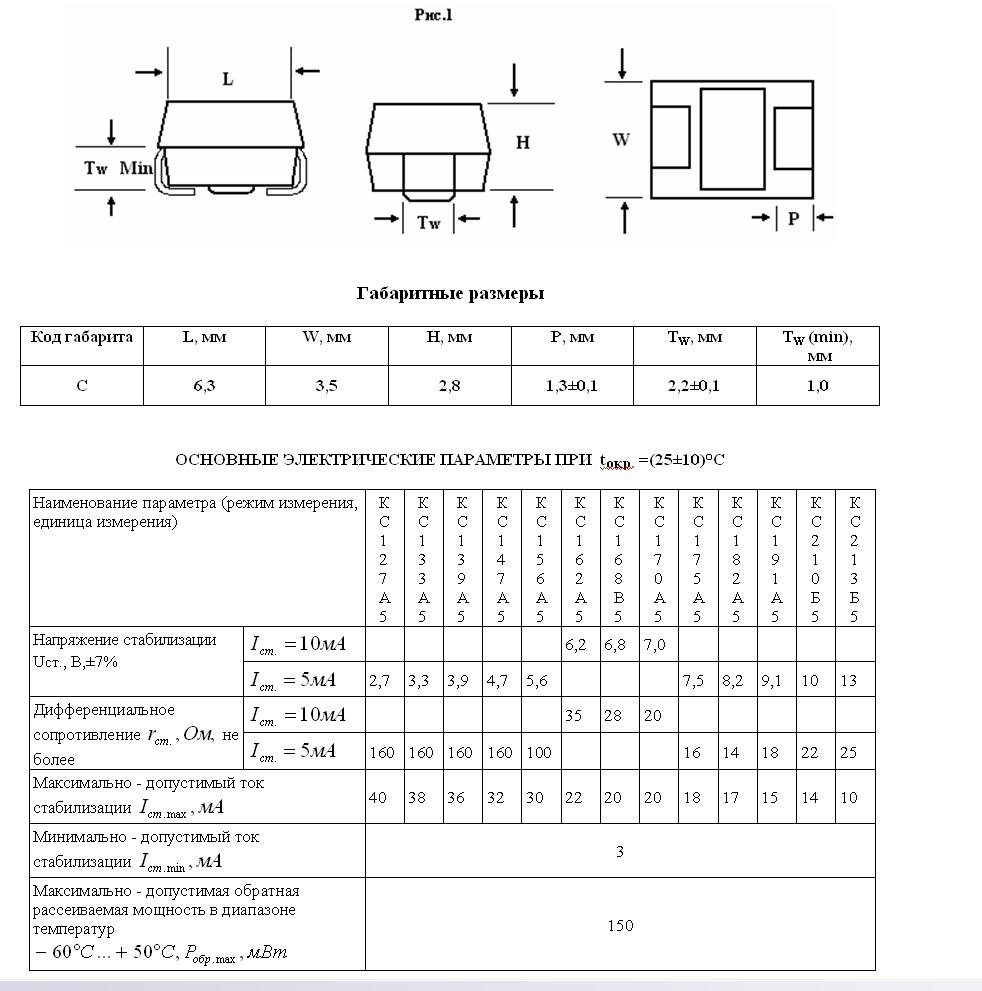

КС127А5, КС133А5, КС168В2, КС139A5, КС147А5, KC156A5, KC162A5, КC168B5,
KC170A5, KC175A5, КС182A5, KC191A5, KC210Б5, КС213Б5 |

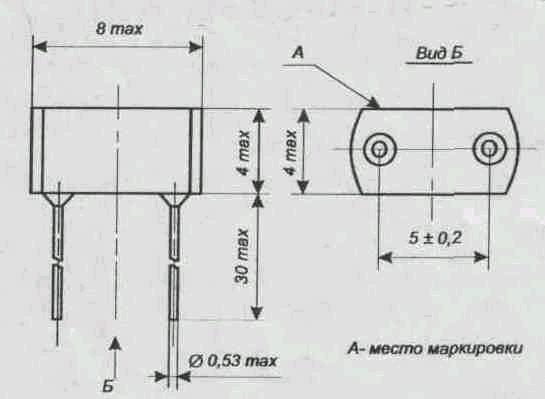

Стабилитроны
типов КС127А5, КС133А5, КС168В2, КС139A5, КС147А5, KC156A5, KC162A5,
КC168B5, KC170A5, KC175A5, КС182A5, KC191A5, KC210Б5, КС213Б5
кремниевые двуханодные диффузионно-сплавные в пластмассовом корпусе (
рис.1), предназначены для поверхностного монтажа.
Климатическое исполнение - В, категория размещения - 3 |
 |
| Примечание. В интервале температур от 50оС до 125оС максимально допустимые мощности и токи |
| снижаются линейно. В схемах стабилизации допускается включать стабилитроны любой полярностью |

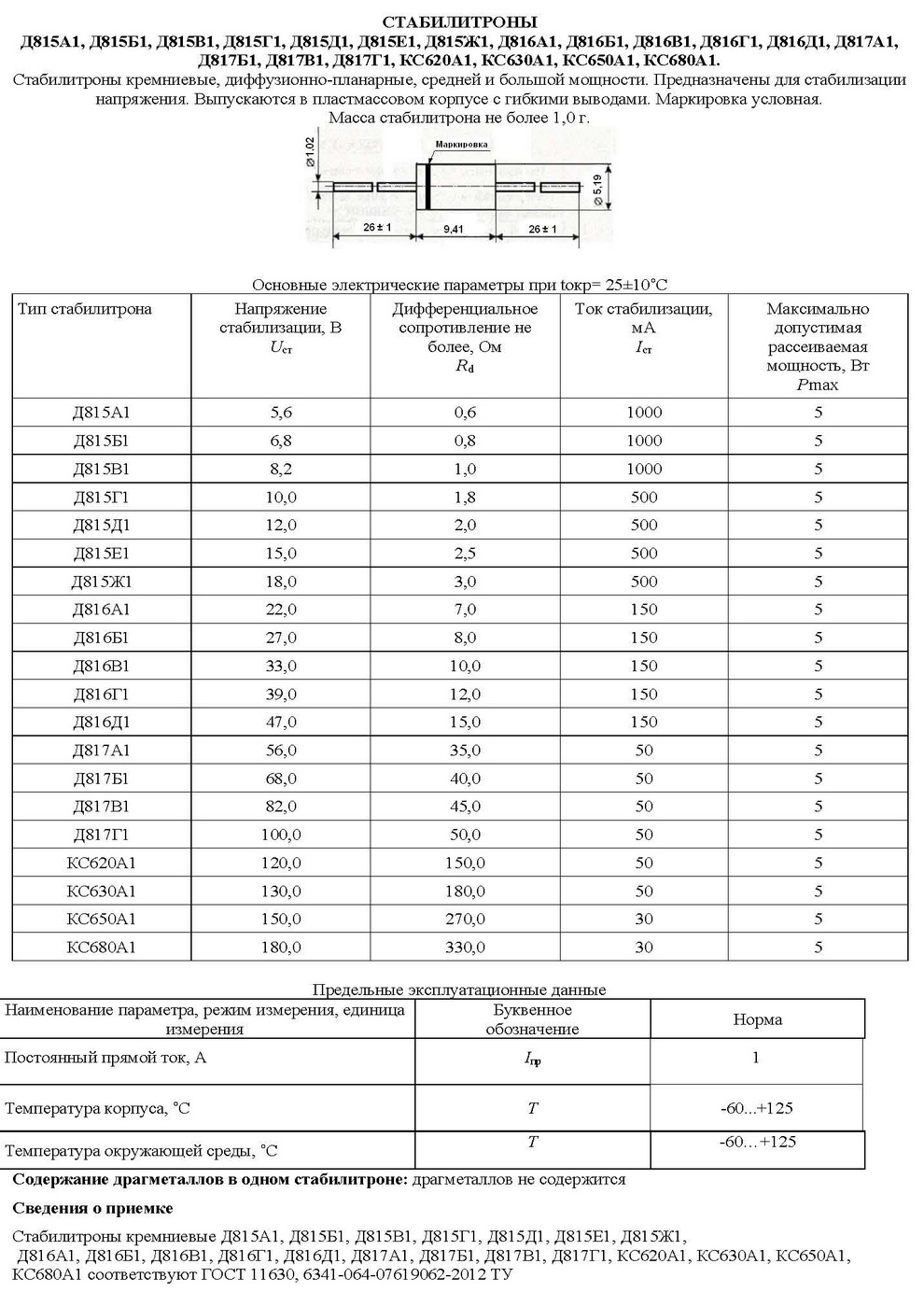

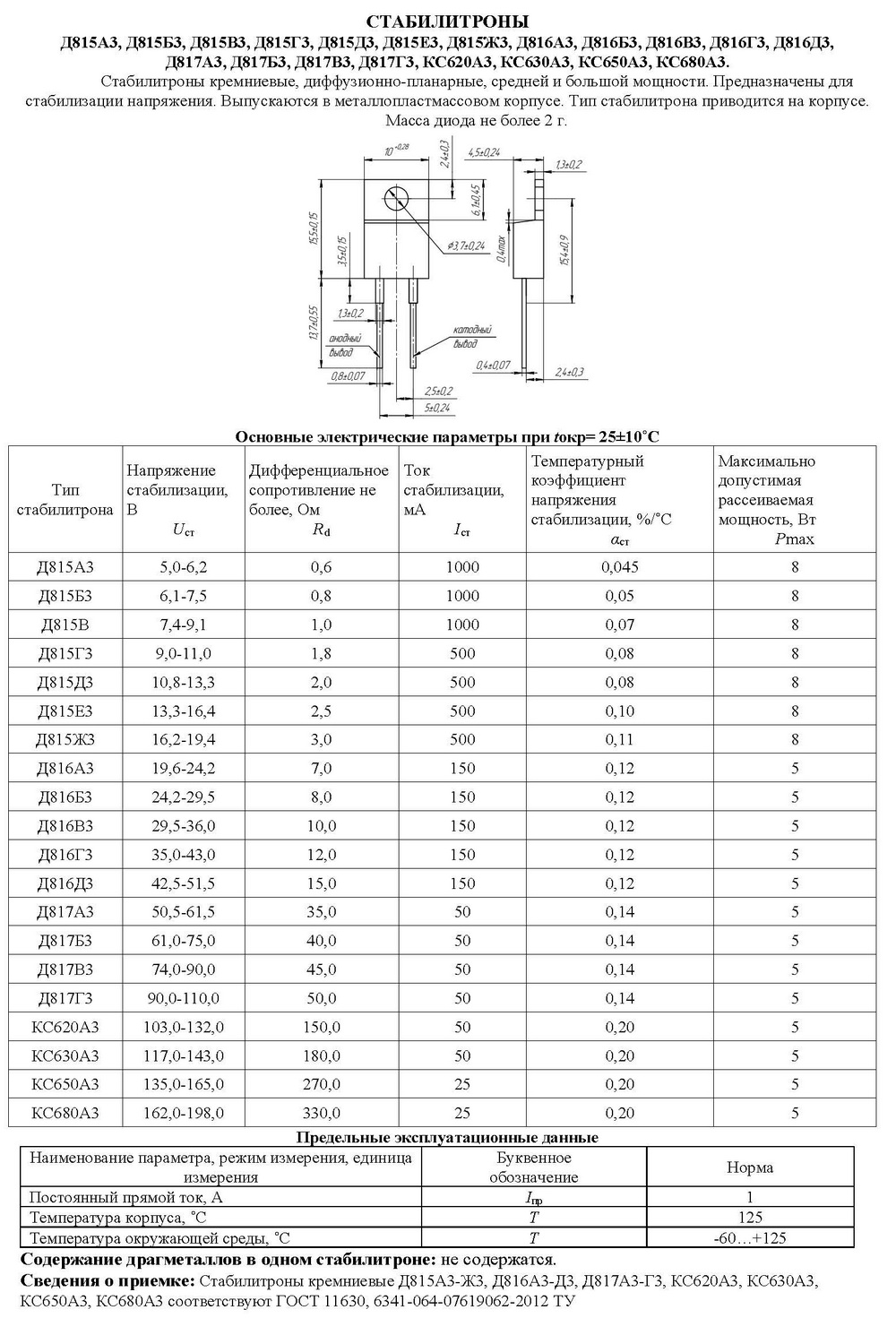

Д815А1, Д815Б1, Д815В1, Д815Г1, Д815Д1, Д815Е1, Д815Ж1, Д815И1
Д816А1, Д816Б1, Д816В1, Д816Г1, Д816Д1, Д817А1, Д817Б1, Д817В1, Д817Г1
КС620А1, КС630А1, КС650А1, КС680А1 |

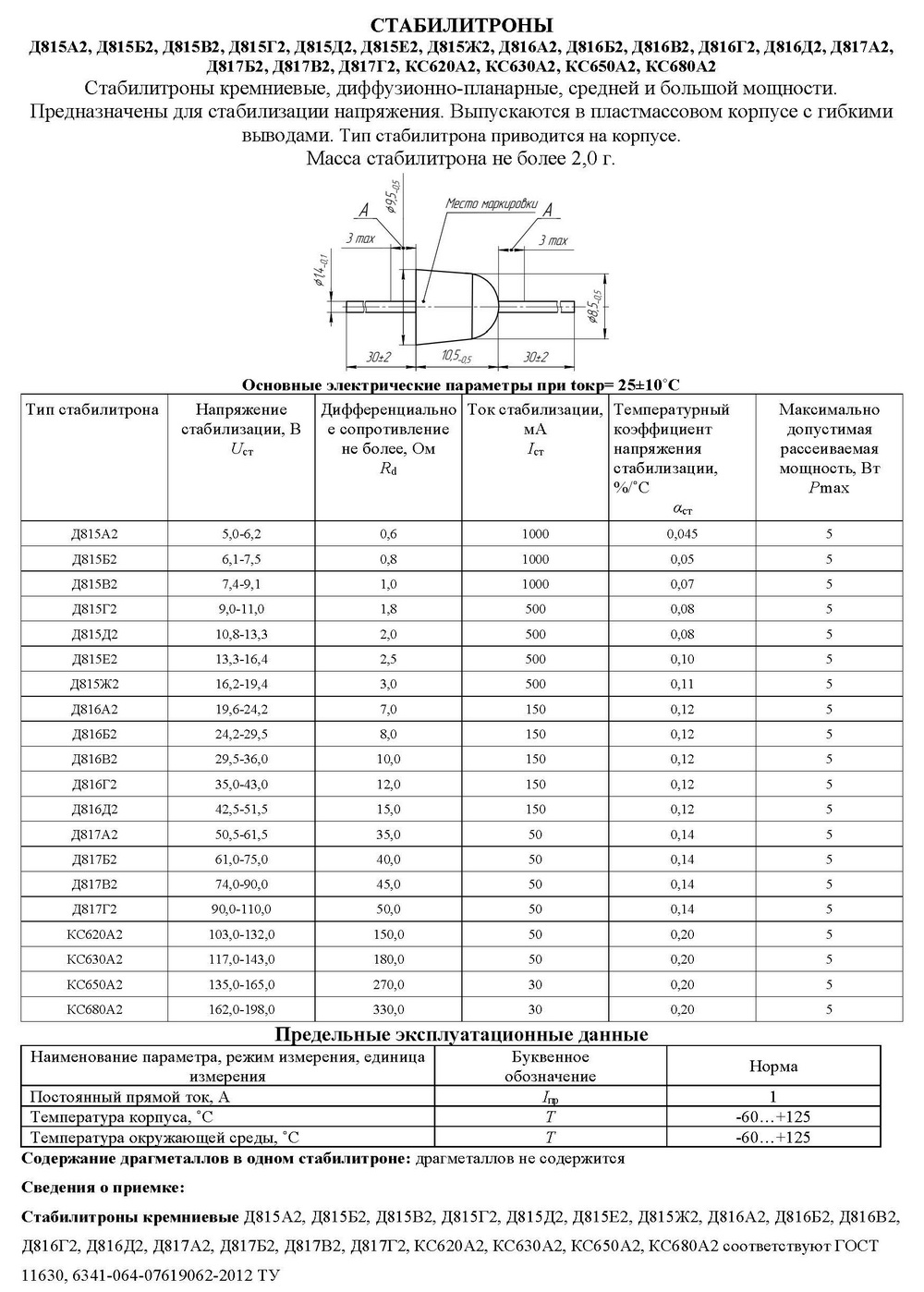

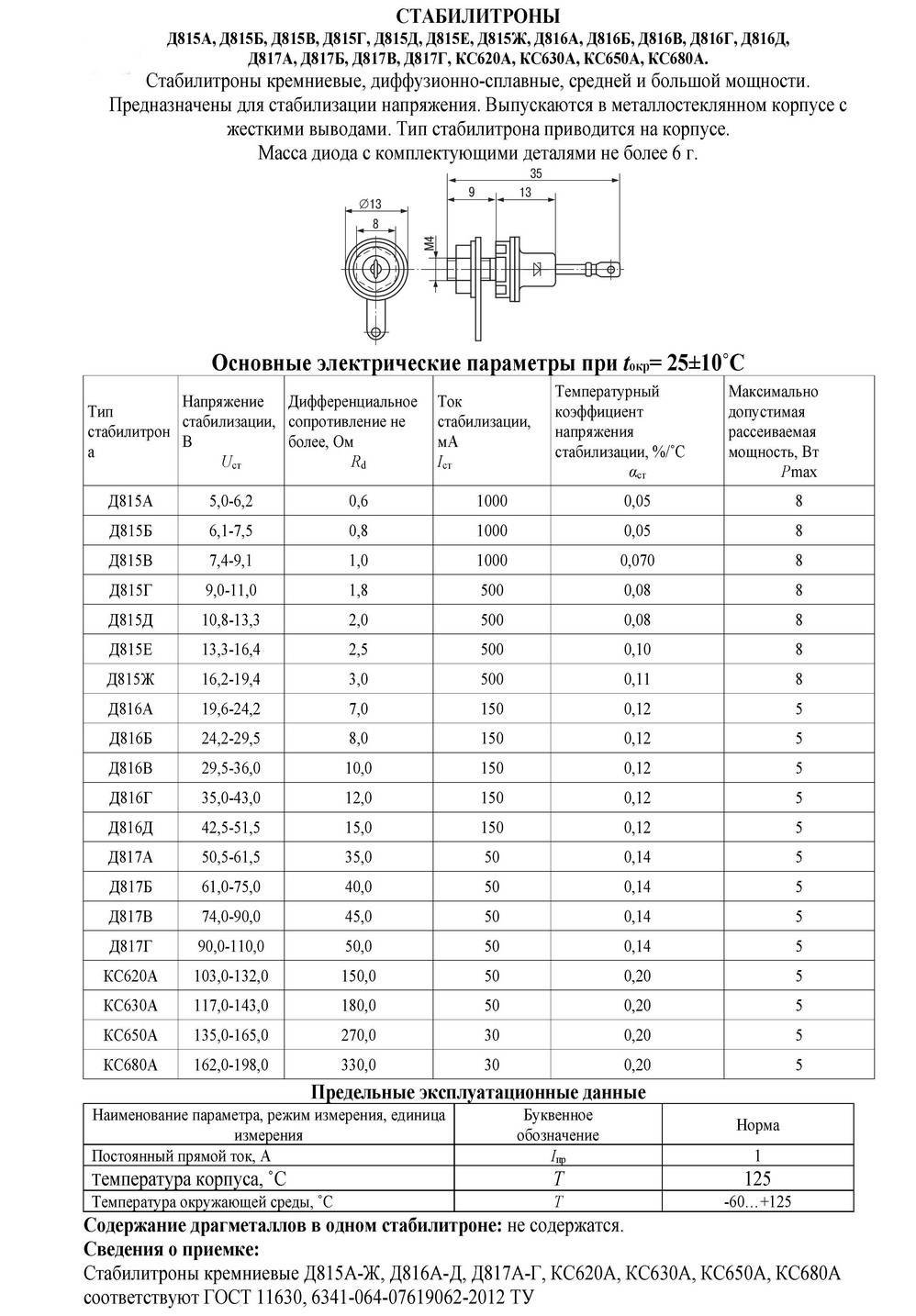

Стабилитроны кремневые, диффузионно-планарные,средней и большой мощности.
Предназначены для стабилизации напряжения. Выпускаются в пластмассовом корпусе сгибкими выводами. Маркировка условная.
Масса приборов не более 1,0 г.
Стабилитроны соответствуют ГОСТ 11630, 6341-064-07619062-2012 ТУ |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ПРИ tокр=25±10°С |
| Тип стабилитрона | Напряжение
стабилизации, В
Uст | Дифференциальное
сопротивление не
более, Ом
Rd | Ток
стабилизации,
мА
Iст | Максимально
допустимая
рассеиваемая
мощность, Вт
Pmax |
| Д815А1 |
5,6 | 1,0
| 856 | 5 |
|
|
| Д815Б1 |
6,8 |
1,0 |
700 |
5 |
| Д815В1 |
8,2 |
1,5 |
580 |
5 |
| Д815Г1 |
10,0 |
2,0 |
475 |
5 |
| Д815Д1 |
12,0 |
2,5 |
395 |
5 |
| Д815Е1 |
15,0 |
2,5 |
315 |
5 |
| Д815Ж1 |
18,0 |
2,5 |
265 |
5 |
| Д815И1 |
4,7 |
2,0 |
1010 |
5 |
| Д816А1 |
22,0 |
3,5 |
216 |
5 |
| Д816Б1 |
27,0 |
5,0 |
176 |
5 |
| Д816В1 |
33,0 |
10,0 |
144 |
5 |
| Д816Г1 |
39,0 |
14,0 |
122 |
5 |
| Д816Д1 |
47,0 |
25,0 |
100 |
5 |
| Д817А1 |
56,0 |
35,0 |
86 |
5 |
| Д817Б1 |
68,0 |
44,0 |
70 |
5 |
| Д817В1 |
82,0 |
65,0 |
58 |
5 |
| Д817Г1 |
100,0 |
90,0 |
47,5 |
5 |
| КС620А1 |
120,0 |
170,0 |
39,5 |
5 |
| КС630А1 |
130,0 |
190,0 |
36,6 |
5 |
| КС650А1 |
150,0 |
330,0 |
31,6 |
5 |
| КС680А1 |
180,0 |
430,0 |
26,4 |
5 |
|
|
|
| Предельные эксплуатационные данные |
| Наименование параметра, режим измерения, единица измерения | Буквенное
обозначение | Норма |
| Постоянный прямой ток, А | Iпр | 1 |
| Температура корпуса, °С | Т | -65...+200 |
| Температура окружающей среды, °С | Т | -65...+200 |
|
|
|
