ОБЛАСТЬ ПРИМЕНЕНИЯ |
Диоды
высокольтные лавинные ДВЛ1, ДВЛ2, ДВЛ3 применяются в ренгеновской
аппаратуре, фильтрах электрогазоочистки, электронных микроскопах и
других установках частотой до 500 Гц |
|

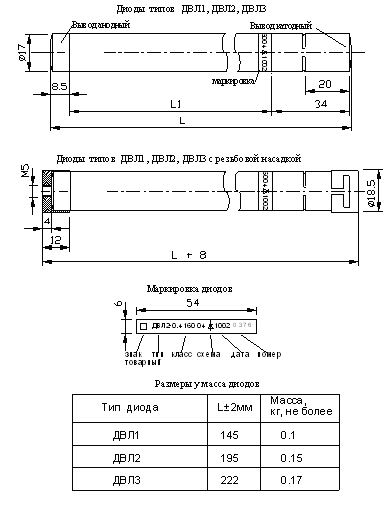

ГАБАРИТНЫЕ РАЗМЕРЫ, МАССА ДИОДОВ |
|
Предельно- допустимые параметры |
Условные обозначения | Наименоване параметра, единицы измерений, условия испытаний | ДВЛ1 | ДВЛ2 | ДВЛ3 |
URRM | Повторяющееся импульсное обратное напряжение, кВ: Тjmin≤Тj≤Tjm | 50..130 | 80..220 | 80..220 |
URWM | Рабочее импульсное обратное напряжение при Toil≤75°C, кВ | ≤0.8URRM |
IF(AV) | Средний прямой ток, А: Тoil=60°C | 0,4 |
| Тoil=75°С | 0,35 |
IF(RMS) | Действующий прямой ток при Тj=Тjm , A | 0.7 |
IFSM | Ударный ток, А: | |
| Тj=Тjm | 90 |
| Тj=25°С | 100 |
IRRM | Повторяющийся импульсный обратный ток, мкА: | |
| Тj=25°С, URM=URRM | 50 |
| Тj=Тjm, URM=URRM | 400 |
UFM | Импульсное прямое напряжение,В, Тj=°С, IFM=3.14 IF(AV) | 85 | 135 | 135 |
Тjm | Максимально допустимая температура перехода ,°С | 125 |
Тjmin | Минимально допустимая температура перехода ,°С | -40 |
UTD | Пороговое напряжение, В Тj=Тjm | 36 | 72 | 72 |
РAV | Ударная обратная рассеиваемая мощность при длительности импульса обратного тока 10 мкс, кВт, не более | 200 |
RT | Динамическое сопротивление, Ом, Тj=Тjm | 11.8 | 20 | 23.8 |
trr | Время обратного восстановления, мкс Тj=Тjm | 10 |
RFthjs | Тепловое сопротивление переход-охлаждающая среда, °С/Вт | 2.6 | 1.6 | 1.6 |
QS | Накопленный заряд , мKл Тj=Тjm ,IFM=IF(AV | 0.3 | 0.5 | 0.5 |
m | Масса, кг | 0.1 | 0.15 | 0.17 |
| Классы по повторяющемуся напряжению |
№ по порядку | Класс | Повторяющееся импульсное обратное напряжение, В, не менее | Неповторяющееся импульсное обратное напряжение, В, не менее | Импульсное прямое напряжение, В не ,более |
1 | 50 | 50000 | 55000 | 41 |
2 | 60 | 60000 | 65000 | 50 |
3 | 70 | 70000 | 80000 | 58 |
4 | 80 | 80000 | 90000 | 65 |
5 | 90 | 90000 | 100000 | 72 |
6 | 100 | 100000 | 110000 | 80 |
7 | 110 | 110000 | 120000 | 88 |
8 | 120 | 120000 | 135000 | 96 |
9 | 130 | 130000 | 145000 | 104 |
10 | 140 | 140000 | 155000 | 112 |
11 | 150 | 150000 | 165000 | 120 |
12 | 160 | 160000 | 175000 | 128 |
13 | 170 | 170000 | 190000 | 136 |
14 | 180 | 180000 | 200000 | 144 |
15 | 190 | 190000 | 210000 | 152 |
16 | 200 | 200000 | 220000 | 160 |
17 | 210 | 210000 | 230000 | 168 |
18 | 220 | 220000 | 240000 | 176 |
| Таблица соответствия столбов диодных лавинных типов СДЛМ 0.4, СДЛК 0.4 и диодов ДВЛ1, ДВЛ2, ДВЛ3 |
№ по порядку | Тип столба | Тип диода | |
| СДЛМ 0.4 | СДЛК 0.4 | | |
1 | СДЛМ04-800 | СДЛК 04-800 | ДВЛ 1-0.4-800 |
2 | СДЛМ04-1300 | СДЛК 04-130 | ДВЛ 2-0.4-130 |
3 | СДЛМ04-1600 | СДЛК 04-1600 | ДВЛ 3-0.4-160 |
|
