Продукция
ИМПУЛЬСНЫЕ ДИОДЫ


сделать заказ
ОСНОВНОЕ МЕНЮ

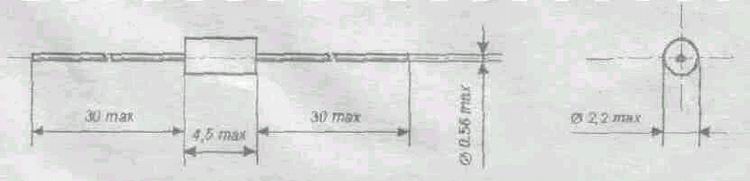

КД510А, КД521А, КД521В, КД522Б
Кремниевые эпитаксиально-планарные диоды типа КД510А, КД521А, КД521В, КД522Б в стеклянном корпусе типа КД-2, предназначены для работы в аппаратуре широкого применения.
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,15 г.
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
  КД510А КД521А КД521В КД522Б
Постоянное прямое напряжение UПР., B, не более Iпр.=200мА
1.1		 Iпр.=50мА
1		 Iпр.=50мА
1		 Iпр.=100мА
1.1
Постоянный обратный ток IОБР., мкА, не более Uобр.=50B
5		 Uобр.=75B
1		 Uобр.=50B
1		 Uобр.=50B
1
Заряд восстановления QВОСТ., nКл, не более при UОБР.=10B Iпр.=50мА
400		 Iпр.=10мА
200		 Iпр.=10мА
200		 Iпр.=50мА
400
Максимально - допустимое обратное напряжение UОБР. MAX, B 50 75 50 50
Максимально - допустимый постоянный прямой ток IПР. MAX, мА 200 50 50 100

ЛАВИННЫЕ ДИОДЫ


сделать заказ
ОСНОВНОЕ МЕНЮ

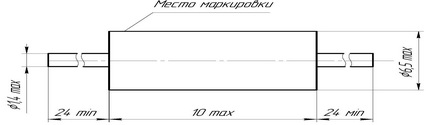

КД279А, КД279Б, КД279В, КД279Г
Кремниевые диффузионные лавинные диоды предназначены для выпрямления переменного тока и ограничения напряжения в аппаратуре широкого применения.
Масса приборов не более 2,5 г.
Диоды КД279А, КД279Б, КД279В, КД279Г соответствуют техническим условиям АДБК.432120.490ТУ
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
  КД279А КД279Б КД279В КД279Г
Постоянное прямое напряжение Uпр., B, не более при Iпр.=1A 1.2 1.2 1.2 1.2
Постоянный обратный ток Iобр., мА, не более, при
Uобр.=350B 0.7
Uобр.=400B   0.7
Uобр.=450B     0.7
Uобр.=600B       0.7
Пробивное напряжение Uпроб., B, при Iобр.=2мА 450/550 500/750 600/850 800/1100
Максимально - допустимый средний прямой ток Iпр. ср. max, мА 1.5 1.5 1.5 1.5
Минимальный ток лавинного пробоя Iпроб. min, мА 1 1 1 1
Максимально - допустимый ток лавинного пробоя Iпроб. max, мА 3 3 3 3

ДИОДЫ ВЫПРЯМИТЕЛЬНЫЕ


сделать заказ
ОСНОВНОЕ МЕНЮ
КД210А1, КД210Б1, КД210В1, КД210Г1
Буквенное обозначение параметров для выпрямительных диодов
Uобр.и.max - максимально допустимое импульсное напряжение
Iобр.ср. - средний обратный ток
Iпр.max (Iпр.ср.max) - максимально допустимый прямой ток постоянное (среднее) значение
Iобр.и.прг.max - максимально допустимый импульсный обратный ток перегрузки
Uпр.ср. - среднее прямое напряжение
Iпр.и.max - максимально допустимый импульсный прямой ток
∆f - диапазон частот диода
Tокр.среды - изменение температуры среды
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
ТИП Uобр.и.max, B Iобр.ср.(не более), мA Iпр.max, Iпр.ср.max, A Iобр.и.прг.max(τn=100мкс), A Uпр.ср., (не более), B Iпр.и.max(f=50Гц, τn=50мс), A Iпр.и.max(f=50Гц,τn≤10мс), A ∆f, Гц Tокр.среды, °C КОРПУС
MIN MAX
КД210А1 800 1.5 5 1.5 1 50   1000 -60 100 Y
КД210Б1 800 1.5 10 1.5 1 50   1000 -60 100 Y
КД210В1 1000 1.5 5 1.2 1 50   1000 -60 100 Y
КД210Г1 1000 1.5 10 1.2 1 50   1000 -60 100 Y

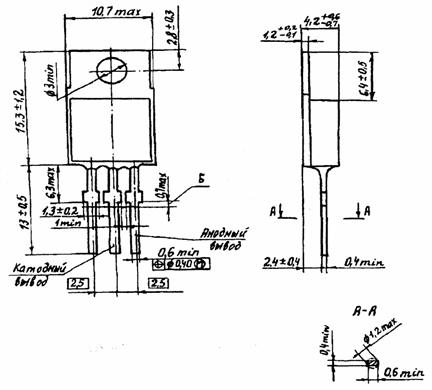

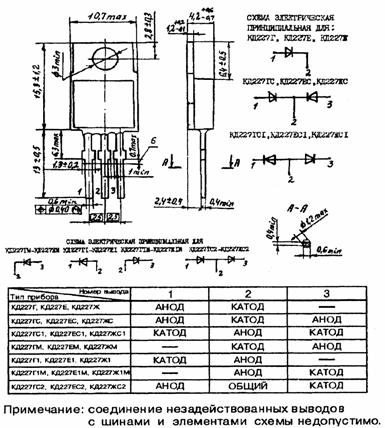

КД227ГС, КД227ГС1, КД227ГС2, КД227Г, КД227ГМ, КД227Г1, КД227Г1М, КД227ЕС, КД227ЕС1, КД227ЕС2, КД227Е, КД227ЕМ, КД227Е1, КД227Е1М, КД227ЖС, КД227ЖС1, КД227ЖС2, КД227Ж, КД227ЖМ, КД227Ж1, КД227Ж1М
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
ТИП Uобр.и.max, B Iобр.ср.(не более), мA Iпр.max, Iпр.ср.max, A Iобр.и.прг.max(τn=100мкс), A Uпр.ср., (не более), B Iпр.и.max(f=50Гц, τn=50мс), A Iпр.и.max(f=50Гц,τn≤10мс), A ∆f, Гц Tокр.среды, °C КОРПУС
MIN MAX
КД227ГС 400 0.8 5 - 1.6   15 1000 -40 85 Z
КД227ГС1 400 0.8 5 - 1.6   15 1000 -40 85 Z
КД227ГС2 400 0.8 5 - 1.6   15 1000 -40 85 Z
КД227Г 400 0.8 10 - 1.6   15 1000 -40 85 Z
КД227ГМ 400 0.8 10 - 1.6   15 1000 -40 85 Z
КД227Г1 400 0.8 10 - 1.6   15 1000 -40 85 Z
КД227Г1М 400 0.8 10 - 1.6   15 1000 -40 85 Z
КД227ЕС 600 0.8 5 - 1.6   15 1000 -40 85 Z
КД227ЕС1 600 0.8 5 - 1.6   15 1000 -40 85 Z
КД227ЕС2 600 0.8 5 - 1.6   15 1000 -40 85 Z
КД227Е 600 0.8 10 - 1.6   15 1000 -40 85 Z
КД227ЕМ 600 0.8 10 - 1.6   15 1000 -40 85 Z
КД227Е1 600 0.8 10 - 1.6   15 1000 -40 85 Z
КД227Е1М 600 0.8 10 - 1.6   15 1000 -40 85 Z
КД227ЖС 800 0.8 5 - 1.6   15 1000 -40 85 Z
КД227ЖС1 800 0.8 5 - 1.6   15 1000 -40 85 Z
КД227ЖС2 800 0.8 5 - 1.6   15 1000 -40 85 Z
КД227Ж 800 0.8 10 - 1.6   15 1000 -40 85 Z
КД227ЖМ 800 0.8 10 - 1.6   15 1000 -40 85 Z
КД227Ж1 800 0.8 10 - 1.6   15 1000 -40 85 Z
КД227Ж1М 800 0.8 10 - 1.6   15 1000 -40 85 Z

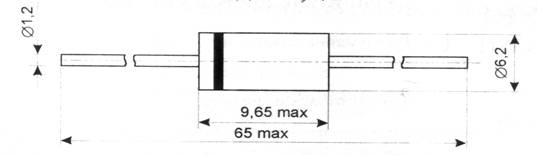

КД280А-Е
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Наименование параметра, режим измерения, единица измерения Норма
Номинальный ток, A 3.0
Повторяющееся импульсное или обратное напряжение, B 50-1000
Допустимая частота рабочего напряжения, кГц до 1.0
Рабочая температура корпуса +125°C/-60°C
Постоянное прямое напряжение (при IПР.=3.0A), B
при TОС=25°C ≤1.2
при TОС=-60°C ≤1.4
Постоянный обратный ток при постоянном или повторяющемся импульсном обратном напряжении, мкА
при TОС=25°C ≤10
при TОС=+125°C ≤500

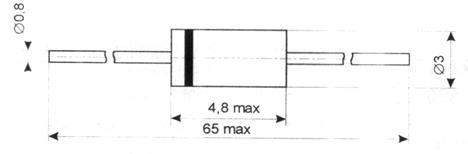

КД243А, КД243Б, КД243В, КД243Г, КД243Д, КД243Е, КД243Ж
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ПРИ tОКР=25°C
Наименование параметра, режим измерения, единица измерения Буквенное обозначение Норма, не более
КД243
А Б В Г Д Е Ж
Постоянное прямое напряжение, B (IПР.=1.0A) UПР. 1.1 1.1 1.1 1.1 1.1 1.1 1.1
Постоянные обратный ток, мкА IОБР.
UОБР. max=50B 10
UОБР. max=100B   10
UОБР. max=200B     10
UОБР. max=400B       10
UОБР. max=600B         10
UОБР. max=800B           10
UОБР. max=1000B             10

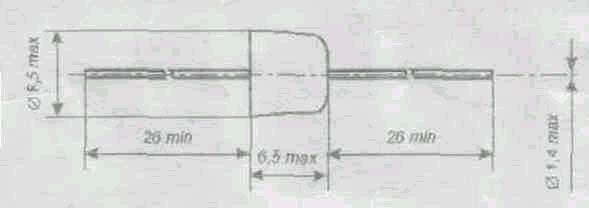

КД208А, КД209А, КД209Б, КД209В, КД209Г
Кремниевые, диффузионные выпрямительные диоды в пластмассовом корпусе предназначены для работы в приемной, усилительной и другой радиоэлектронной аппаратуре.
Диоды КД208А, КД209А, КД209Б, КД209В, КД209Г соответствуют техническим условиям ТУ 6341-006-07619062-99.
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ПРИ ТЕМРЕРАТУРЕ +25°C
Наименование параметра (режим измерения, единица измерения) Буквенное обозначение Норма, не более
КД208А КД209А КД209Б КД209В КД209Г
Постоянное прямое напряжение диода B, при UПР.
IПР.=1A 1.0
IПР.=0,7A   1.0 1.0
IПР.=0,5A       1.0
IПР.=0,2A         1.0
Постоянное обратный ток, мкА, при IОБР.
UОБР.=100B 30
UОБР.=400B   30
UОБР.=600B     30
UОБР.=800B       30
UОБР.=1000B         30
Д512-10(10Х), Д512-16(16Х), Д512-25(25Х), Д522-32(32Х), Д522-40(40Х), Д532-50(50Х), Д532-63(63Х), Д532-80(80Х)

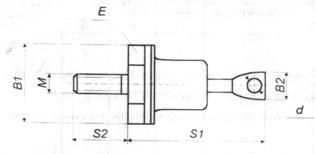

ГАБАРИТНЫЕ РАЗМЕРЫ
Размер, мм Тип 1 Тип 2 Тип 3
B1 14.5 19 21
B2 4 7.2 10
S1 18 26 35
S2 11 14 13
E 13 17 19
M M5 M6 M8
d 2.2 4.3 5.3
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Д512-10(10Х) Д512-16(16Х) Д512-25(25Х) Д522-32(32Х) Д522-40(40Х) Д532-50(50Х) Д532-63(63Х) Д532-80(80Х)
VRRM, B 100-1600
IRRM, мА 3 5 8
IF(AV), (TC, °C), A 10(150) 16(150) 25(150) 32(150) 40(150) 50(150) 63(150) 80(150)
IFRMS, A 15 25 39 50 62 78 98 125
IFSM 10мс, кА 0.25 0.27 0.34 0.46 0.55 1.2 1.4 1.5
i2t, A2c103 0.36 0.48 0.58 1.25 1.80 8.45 11.25 12.80
VFMIFM, B/A 1.35/31 1.35/50 1.35/78 1.35/100 1.35/125 1.35/157 1.35/198 1.35/250
VTO, B 0.90 0.85 0.83
rt, мОм 17.5 10.5 6.1 5.0 4.0 3.1 2.8 2.1
TJ, °C 190
Rth(j-c), °C/Вт 2.7 2.0 1.25 1.0 0.8 0.6 0.5 0.4
Md, Нм 0.9-1.1 1.4-1.8 5.0-6.2
Тип 1 2 3

ДИОДЫ ВЫПРЯМИТЕЛЬНЫЕ БЫСРОДЕЙСТВУЮЩИЕ


сделать заказ
ОСНОВНОЕ МЕНЮ

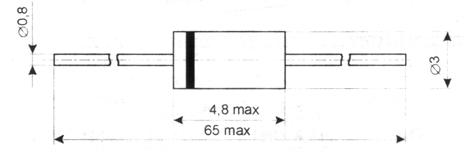

КД247А-Е
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Наименование параметра, режим измерения, единица измерения Норма
Номинальный ток, A 1.0
Повторяющееся импульсное или обратное напряжение, B 50-800
Допустимая частота рабочего напряжения, кГц 150
Рабочая температура корпуса +125°C/-60°C
Постоянное прямое напряжение (при IПР.=1.0A),B
при TОС=25°C ≤1.3
при TОС=-60°C ≤1.5
Постоянный обратный ток при постоянном или повторяющемся импульсном обратном напряжении, мкА
при TОС=25°C ≤5
при TОС=+125°C ≤100

ДИОД


сделать заказ
ОСНОВНОЕ МЕНЮ
КД226А, КД226Б, КД226В, КД226Г, КД226Д, КД226Е
Кремниевые диффузионные, выпрямительные диоды типов КД226А - КД226Е предназначены для работы в приемной, усилительной и другой радиоэлектронной аппаратуре при частоте питающего напряжения до 50кГц.
Диоды типов КД226А - КД226Е соответствуют техническим условиям 6341-029-07619062-04 ТУ
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ПРИ tОКР=25°C
Наименование параметра, единица измерения (режим измерения) Буквенное обозначение Норма, не более
КД226
А Б В Г Д Е
Постоянное прямое напряжение, B (IПР.=2.0A) UПР. 1.3 1.3 1.3 1.3 1.3 1.3
Постоянные обратный ток, мкА IОБР.
UОБР. max=100B   10
UОБР. max=200B     10
UОБР. max=400B       10
UОБР. max=600B         10
UОБР. max=800B           10
UОБР. max=600B             10
Время обратного восстановления, мкс (Iпр. и=1A, tи≤10мкс, Iобр. и=1A, уровень отсчета 500 мА) tвос. обр. 0.25 0.25 0.25 0.25 0.25 0.25
Скорость спада обратного тока восстановления, A мкс (Iпр. и=1A, Uобр.=30B, tи=5¸10 мкс, 3¸5 кГц, dIобрdt=1A мкс) dIобрdt - - - - - 6
