Продукция БЛОКИ ВЫПРЯМИТЕЛЬНЫЕ сделать заказ ОСНОВНОЕ МЕНЮ |

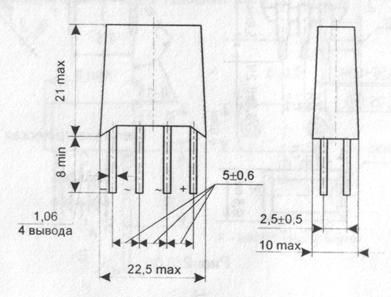

КЦ303А, КЦ303Б, КЦ303В, КЦ303Г, КЦ303Д, КЦ303Е, КЦ303Ж, КЦ303И, КЦ303К, КЦ303Л, КЦ303М, КЦ303Н, КЦ303А1, КЦ303Б1, КЦ303В1, КЦ303Г1, КЦ303Д1, КЦ303Е1, КЦ303Ж1, КЦ303И1, КЦ303К1, КЦ303Л1, КЦ303М1, КЦ303Н1 |
Кремниевые блоки выпрямительные КЦ303А - КЦ303Ж, КЦ303И - КЦ303Н, КЦ303А1 - КЦ303Ж1, КЦ303И1 - КЦ303Н1 в пластмассовом корпусе, собранные по однофазной мостовой схеме, предназначены для работы в радиотехнической аппаратуре.
Блоки выпрямительные соответствуют техническим условиям АДБК.432120.491ТУ.
|
|
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
Наименование прибора | Средний обратный ток холостого хода
(для каждого плеча) IОБР.СР.Х.Х., мкА, не более, при UОБР. И max, B | Максимально допустимый средний выпрямительный ток IВЫПР.СР.max, A |
100 | 200 | 300 | 400 | 500 | 600 |
КЦ303А/КЦ303А1 | 500 | | | | | | 1 |
КЦ303Б/КЦ303Б1 | | 500 | | | | |
КЦ303В/КЦ303В1 | | | 500 | | | |
КЦ303Г/КЦ303Г1 | | | | 500 | | |
КЦ303Д/КЦ303Д1 | | | | | 500 | |
КЦ303Е/КЦ303Е1 | | | | | | 500 |
КЦ303Ж/КЦ303Ж1 | 500 | | | | | | 2 |
КЦ303И/КЦ303И1 | | 500 | | | | |
КЦ303К/КЦ303К1 | | | 500 | | | |
КЦ303Л/КЦ303Л1 | | | | 500 | | |
КЦ303М/КЦ303М1 | | | | | 500 | |
КЦ303Н/КЦ303Н1 | | | | | | 500 |
Максимально-допустимое импульсное обратное напряжение Uобр.и.max (для каждого плеча) |
КЦ303А, КЦ303Ж, КЦ303А1, КЦ303Ж1 | 100 |
КЦ303Б, КЦ303И, КЦ303Б1, КЦ303И1 | 200 |
КЦ303В, КЦ303К, КЦ303В1, КЦ303К1 | 300 |
КЦ303Г, КЦ303Л, КЦ303Г1, КЦ303Л1 | 400 |
КЦ303Д, КЦ303М, КЦ303Д1, КЦ303М1 | 500 |
Максимально-допустимый средний выпрямленный ток Iвыпр.ср.max, A |
КЦ303А, КЦ303Б, КЦ303В, КЦ303Г, КЦ303Д, КЦ303Е, КЦ303А1, КЦ303Б1, КЦ303В1, КЦ303Г1, КЦ303Д1, КЦ303Е1 | 1 |
КЦ303Ж, КЦ303И, КЦ303К, КЦ303Л, КЦ303М, КЦ303Н, КЦ303Ж1, КЦ303И1, КЦ303К1, КЦ303Л1, КЦ303М1, КЦ303Н1 | 2 |
|
|

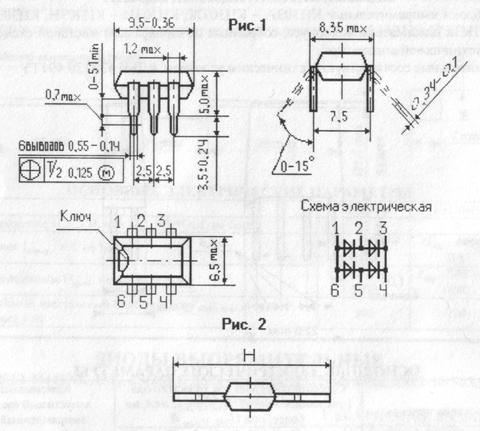

ДИОДНЫЕ МАТРИЦЫ КД906А, КД906Б, КД906В |
Кремниевые, планарно-эпитаксиальные диодные матрицы типов КД906А, КД906Б, КД906В в пластмассовом корпусе, предназначены для работы в качестве выпрямительного моста или резервированного диодного элемента в радиотехнических и электронных устройствах.
|
|
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
Наименование параметра (режим измерения, единица измерения) | Буквенное обозначение | Норма |
КД906 |
А | Б | В |
Постоянное прямое напряжение, при IПР.=50мА, B, не более | UПР. | 1 | 1 | 1 |
Пробивное напряжение, при IОБР.=50мкА, B, не менее | UПРОБ. | 100 | 75 | 75 |
Постоянный обратный ток, мкА, не более, при | IОБР. | | | |
UОБР.=75B | 2 | | |
UОБР.=50B | | 2 | |
UОБР.=30B | | | 2 |
Время обратного восстановления (при IОБР.=1мА, UОБР.И.=20B, UПР.И.=0.05B), мкс, не более | tВОС.ОБР. | 2 | 2 | 2 |
|
|

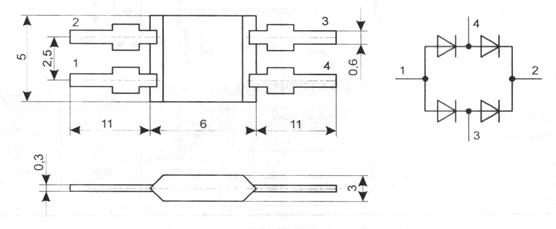

БЛОК ВЫПРЯМИТЕЛЬНЫЙ КЦ 407 А1/ПС |
Кремниевый диффузионный блок выпрямительный типа А1/ПС в пластмассовом корпусе соответствует техническим условиям АДБК.432120.082 ТУ.
|
|
Обозначение | Рис. | H |
Номин. | Пред. откл. |
ЯГЛК 432122.004 | 1 | - | - |
-01 | 2 | 17.8 | -0.18 |
-02 | 2 | 28.5 | 0.52 |
|
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ (при нормальных климатических условиях) |
Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма не более |
Напряжение короткого замыкания (при токе короткого замыкания IS=200мА), B | US | 2.5 |
Ток холостого хода (при напряжении холостого хода UXX=300B), мкА | IXX | 5 |
Время обратного восстановления диода (при Iпр.и.=0.05A или Iпр.=0.05A, Uобр.и.=20B), мкс | tвос.обр. | 5 |
|
ПРЕДЕЛЬНО ДОПУСТИМЫЕ РЕЖИМЫ ЭКСПЛУАТАЦИИ |
Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма |
Максимально допустимая амплитуда переменного напряжения на входе блока (при Tокр. от минус 60°C до 85°C), B | Um max | 300 |
Максимально допустимый средний выпрямительный ток на входе блока (при Tокр.от минус 60°C до 55°C, 85°C), мА | Iвп.ср.max | 500, 300 |
|
БЛОКИ ПОЛУПРОВОДНИКОВЫЕ ВЫПРЯМИТЕЛЬНЫЕ СЕРИИ ВПВ0 |
|
|
|
|
|
|
|
|
|
|
