Установка для наполнения

бытовых газовых баллонов

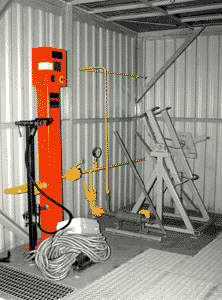

Установка для наполнения бытовых газовых баллонов (вид внутри) Установка для наполнения бытовых газовых баллонов (вид снаружи)

Установка предназначена для наполнения бытовых баллонов сжиженными углеводородными газами, а также для слива тяжелых остатков и опорожнения баллонов в случае неисправности запорных вентилей. Выпускается в двух исполнениях - АВ 148.00.000-01 - для наполнения даллонов обьемами 5, 12, 27, 50 литров (ГОСТ 15860-84) и исполнением АВ 148.00.000 - для наполнения баллонов обьемом 50 литров.


Установка АВ 148.00.000-01 состоит из:

    весов передвижных электронных ВП-60;

    контрольных весов;

    ручного насоса двойного действия с предохранительным клапаном;

    стенда слива остатков и опорожнения баллонов;

    трубопровода с запорной и предохранительной арматурой.

В установке АВ 148.00.000 вместо электронных весов ВП-60 установлен механический пост наполнения баллонов.

Все узлы установлены в стальном контейнере. Может эксплуатироваться при температуре от 0 до плюс 40оС.


Технические данные:

Наименование параметра
Значение
AB 148.00.000
AB 148.00.000-01
Рабочая среда
Сжиженные газы ГОСТ 27578
и ГОСТ 20448
Рабочее давление в системе газопроводов,
максимальное, МПа (кгс/см2)
1,6 (16)
Емкость наполняемых баллонов, л
50
5, 12, 27, 50
Рабочее давление сжатого воздуха,МПа (кгс/см2)
0,65 (6,5)
-
Рабочая температура, оС
от 0 до + 40
Габаритные размеры, мм, не более
длина:
ширина:
высота:

3120
2300
2710
Масса, кг, не более
1850
