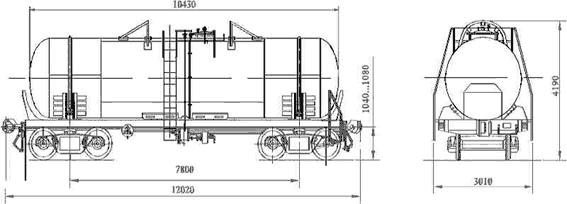

Цистерна для серной кислоты (модель 15-1226)

и улучшенной серной кислоты (модель 15-1226-01)


Цистерна для серной кислоты

Модель вагона
15-1226
15-1226-01
Модель вагона
15-1226
15-1226-01
Номер технических условий ТУ 3182-010-00217403-96 Наличие уклонна котла к сливному прибору
есть
Грузоподъёмность, т
68
 Количество секций, шт
1
Масса вагона, т
24,6
 Давление в котле, Мпа (кгс/см)
Нагрузка:
условное рабочее
0,35 (3,5)
от оси колёсной пары на рельсы, кН(тс)
228,9(22,89)
создаваемое при гидравлическом испытании
0,9 (9,0)
на один погонный метр пути, кН/м (тс/м)
76,2(7,62)
 Наличие парообогревающей рубашки
нет
Скорость конструкционная, км/ч
120
 Наличие теплоизоляции
нет
Габарит
02-ВМ
 Толщина изоляции, мм
-
База вагона, м
7,8
 Наличие теневой защиты
нет
Длина, м: Наличие предохранительного клапана
нет
по осям автосцепок
12,02
 Наличие предохранительно-впускного клапана
есть
по концевым балкам рамы
10,8
Способ налива и слива - Налив- закрытым способом, слив откачиванием насосом или передавливанием
Ширина максимальная, м
3,01
 Наличие лестниц:
Высота от уровня головок рельсов, max, м
4,04
наружних
2
Количество осей, шт
4
внутренних
нет
Модель тележки
18-100
 Год поставки на серийное производство
1996
Наличие переходной площадки
нет
 Возможность установки буферов
есть
То же с ручным тормозом
нет
 Основной материал
Ст3пс5
08Х18Н10Т*
Наличие стояночного тормоза
есть
 Ширина колеи
1520(1435)
Обьем кузова (котла), м: Срок службы, лет
18
до уровня люков (полезный)
37,06
 Толщина котла, мм
полный
38,15
Верхний боковой
10
Количество загр.и разгр. люков, шт
1
броневой под опорой
12
Диаметр котла внутренний, мм
2200
днища
12
Длина котла наружная, мм
10430
Цистерна модели 15-1226 предназначена для перевозки серной кислоты с концентрацией не менее 85%
*Цистерна модели 15-1226-01 предназначена для перевозки улучшенной серной кислоты и изготавливается из стали 08Х18НТ, 12Х18Н10Т, 10Х17Н13М2Т, 06ХН28МДТ при согласовании с заказчиком.
