Продукция
ИМПУЛЬСНЫЕ ДИОДЫ
сделать заказ
ОСНОВНОЕ МЕНЮ |

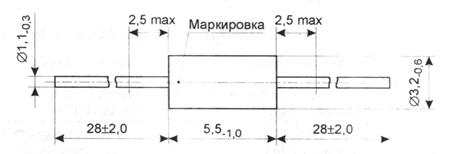

| КД510А, КД521А, КД521В, КД522Б |
Кремниевые
эпитаксиально-планарные диоды типа КД510А, КД521А, КД521В, КД522Б в
стеклянном корпусе типа КД-2, предназначены для работы в аппаратуре
широкого применения.
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,15 г. |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| |
КД510А |
КД521А |
КД521В |
КД522Б |
| Постоянное прямое напряжение UПР., B, не более |
Iпр.=200мА
1.1 |
Iпр.=50мА
1 |
Iпр.=50мА
1 |
Iпр.=100мА
1.1 |
| Постоянный обратный ток IОБР., мкА, не более |
Uобр.=50B
5 |
Uобр.=75B
1 |
Uобр.=50B
1 |
Uобр.=50B
1 |
| Заряд восстановления QВОСТ., nКл, не более при UОБР.=10B |
Iпр.=50мА
400 |
Iпр.=10мА
200 |
Iпр.=10мА
200 |
Iпр.=50мА
400 |
| Максимально - допустимое обратное напряжение UОБР. MAX, B |
50 |
75 |
50 |
50 |
| Максимально - допустимый постоянный прямой ток IПР. MAX, мА |
200 |
50 |
50 |
100 |
|
|
ЛАВИННЫЕ ДИОДЫ
сделать заказ
ОСНОВНОЕ МЕНЮ |

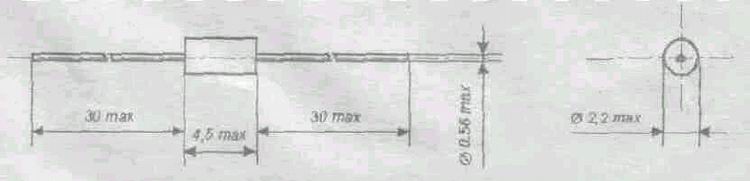

| КД279А, КД279Б, КД279В, КД279Г |
Кремниевые
диффузионные лавинные диоды предназначены для выпрямления переменного
тока и ограничения напряжения в аппаратуре широкого применения.
Масса приборов не более 2,5 г.
Диоды КД279А, КД279Б, КД279В, КД279Г соответствуют техническим условиям АДБК.432120.490ТУ |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| |
КД279А |
КД279Б |
КД279В |
КД279Г |
| Постоянное прямое напряжение Uпр., B, не более при Iпр.=1A |
1.2 |
1.2 |
1.2 |
1.2 |
| Постоянный обратный ток Iобр., мА, не более, при |
|
|
|
|
| Uобр.=350B |
0.7 |
|
|
|
| Uобр.=400B |
|
0.7 |
|
|
| Uобр.=450B |
|
|
0.7 |
|
| Uобр.=600B |
|
|
|
0.7 |
| Пробивное напряжение Uпроб., B, при Iобр.=2мА |
450/550 |
500/750 |
600/850 |
800/1100 |
| Максимально - допустимый средний прямой ток Iпр. ср. max, мА |
1.5 |
1.5 |
1.5 |
1.5 |
| Минимальный ток лавинного пробоя Iпроб. min, мА |
1 |
1 |
1 |
1 |
| Максимально - допустимый ток лавинного пробоя Iпроб. max, мА |
3 |
3 |
3 |
3 |
|
|
ДИОДЫ ВЫПРЯМИТЕЛЬНЫЕ
сделать заказ
ОСНОВНОЕ МЕНЮ |

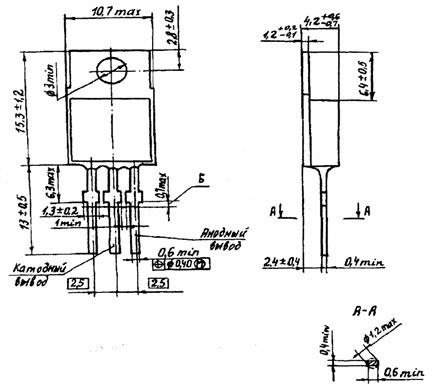

| КД210А1, КД210Б1, КД210В1, КД210Г1 |
 |
| Буквенное обозначение параметров для выпрямительных диодов |
| Uобр.и.max - максимально допустимое импульсное напряжение |
| Iобр.ср. - средний обратный ток |
| Iпр.max (Iпр.ср.max) - максимально допустимый прямой ток постоянное (среднее) значение |
| Iобр.и.прг.max - максимально допустимый импульсный обратный ток перегрузки |
| Uпр.ср. - среднее прямое напряжение |
| Iпр.и.max - максимально допустимый импульсный прямой ток |
| ∆f - диапазон частот диода |
| Tокр.среды - изменение температуры среды |
|
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| ТИП |
Uобр.и.max, B |
Iобр.ср.(не более), мA |
Iпр.max, Iпр.ср.max, A |
Iобр.и.прг.max(τn=100мкс), A |
Uпр.ср., (не более), B |
Iпр.и.max(f=50Гц, τn=50мс), A |
Iпр.и.max(f=50Гц,τn≤10мс), A |
∆f, Гц |
Tокр.среды, °C |
КОРПУС |
| MIN |
MAX |
| КД210А1 |
800 |
1.5 |
5 |
1.5 |
1 |
50 |
|
1000 |
-60 |
100 |
Y |
| КД210Б1 |
800 |
1.5 |
10 |
1.5 |
1 |
50 |
|
1000 |
-60 |
100 |
Y |
| КД210В1 |
1000 |
1.5 |
5 |
1.2 |
1 |
50 |
|
1000 |
-60 |
100 |
Y |
| КД210Г1 |
1000 |
1.5 |
10 |
1.2 |
1 |
50 |
|
1000 |
-60 |
100 |
Y |
|
|

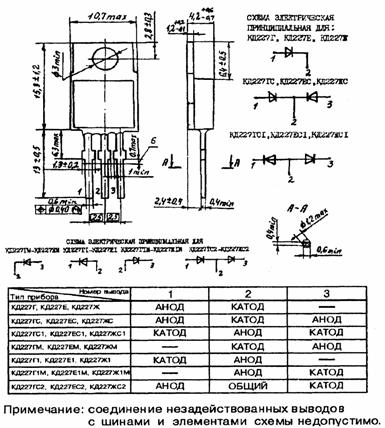

| КД227ГС,
КД227ГС1, КД227ГС2, КД227Г, КД227ГМ, КД227Г1, КД227Г1М, КД227ЕС,
КД227ЕС1, КД227ЕС2, КД227Е, КД227ЕМ, КД227Е1, КД227Е1М, КД227ЖС,
КД227ЖС1, КД227ЖС2, КД227Ж, КД227ЖМ, КД227Ж1, КД227Ж1М |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| ТИП |
Uобр.и.max, B |
Iобр.ср.(не более), мA |
Iпр.max, Iпр.ср.max, A |
Iобр.и.прг.max(τn=100мкс), A |
Uпр.ср., (не более), B |
Iпр.и.max(f=50Гц, τn=50мс), A |
Iпр.и.max(f=50Гц,τn≤10мс), A |
∆f, Гц |
Tокр.среды, °C |
КОРПУС |
| MIN |
MAX |
| КД227ГС |
400 |
0.8 |
5 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ГС1 |
400 |
0.8 |
5 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ГС2 |
400 |
0.8 |
5 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227Г |
400 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ГМ |
400 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227Г1 |
400 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227Г1М |
400 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ЕС |
600 |
0.8 |
5 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ЕС1 |
600 |
0.8 |
5 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ЕС2 |
600 |
0.8 |
5 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227Е |
600 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ЕМ |
600 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227Е1 |
600 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227Е1М |
600 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ЖС |
800 |
0.8 |
5 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ЖС1 |
800 |
0.8 |
5 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ЖС2 |
800 |
0.8 |
5 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227Ж |
800 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227ЖМ |
800 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227Ж1 |
800 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
| КД227Ж1М |
800 |
0.8 |
10 |
- |
1.6 |
|
15 |
1000 |
-40 |
85 |
Z |
|
|

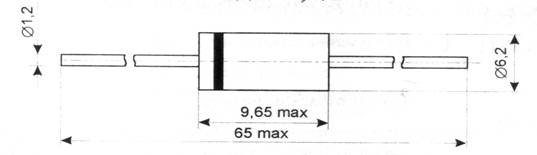

| КД280А-Е |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| Наименование параметра, режим измерения, единица измерения |
Норма |
| Номинальный ток, A |
3.0 |
| Повторяющееся импульсное или обратное напряжение, B |
50-1000 |
| Допустимая частота рабочего напряжения, кГц |
до 1.0 |
| Рабочая температура корпуса |
+125°C/-60°C |
| Постоянное прямое напряжение (при IПР.=3.0A), B |
|
| при TОС=25°C |
≤1.2 |
| при TОС=-60°C |
≤1.4 |
| Постоянный обратный ток при постоянном или повторяющемся импульсном обратном напряжении, мкА |
|
| при TОС=25°C |
≤10 |
| при TОС=+125°C |
≤500 |
|
|

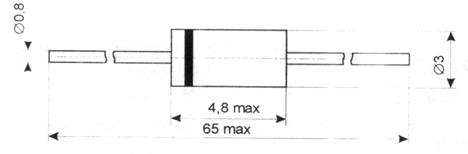

| КД243А, КД243Б, КД243В, КД243Г, КД243Д, КД243Е, КД243Ж |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ПРИ tОКР=25°C |
| Наименование параметра, режим измерения, единица измерения |
Буквенное обозначение |
Норма, не более |
| КД243 |
| А |
Б |
В |
Г |
Д |
Е |
Ж |
| Постоянное прямое напряжение, B (IПР.=1.0A) |
UПР. |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
| Постоянные обратный ток, мкА |
IОБР. |
|
|
|
|
|
|
|
| UОБР. max=50B |
10 |
|
|
|
|
|
|
| UОБР. max=100B |
|
10 |
|
|
|
|
|
| UОБР. max=200B |
|
|
10 |
|
|
|
|
| UОБР. max=400B |
|
|
|
10 |
|
|
|
| UОБР. max=600B |
|
|
|
|
10 |
|
|
| UОБР. max=800B |
|
|
|
|
|
10 |
|
| UОБР. max=1000B |
|
|
|
|
|
|
10 |
|
|

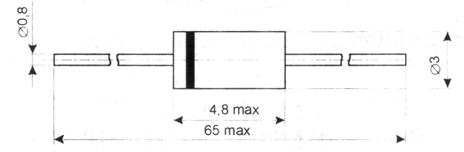

| КД208А, КД209А, КД209Б, КД209В, КД209Г |
Кремниевые,
диффузионные выпрямительные диоды в пластмассовом корпусе предназначены
для работы в приемной, усилительной и другой радиоэлектронной
аппаратуре.
Диоды КД208А, КД209А, КД209Б, КД209В, КД209Г соответствуют техническим условиям ТУ 6341-006-07619062-99. |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ПРИ ТЕМРЕРАТУРЕ +25°C |
| Наименование параметра (режим измерения, единица измерения) |
Буквенное обозначение |
Норма, не более |
| КД208А |
КД209А |
КД209Б |
КД209В |
КД209Г |
| Постоянное прямое напряжение диода B, при |
UПР. |
|
|
|
|
|
| IПР.=1A |
1.0 |
|
|
|
|
| IПР.=0,7A |
|
1.0 |
1.0 |
|
|
| IПР.=0,5A |
|
|
|
1.0 |
|
| IПР.=0,2A |
|
|
|
|
1.0 |
| Постоянное обратный ток, мкА, при |
IОБР. |
|
|
|
|
|
| UОБР.=100B |
30 |
|
|
|
|
| UОБР.=400B |
|
30 |
|
|
|
| UОБР.=600B |
|
|
30 |
|
|
| UОБР.=800B |
|
|
|
30 |
|
| UОБР.=1000B |
|
|
|
|
30 |
|
|
| Д112-10(10Х), Д112-16(16Х), Д112-25(25Х), Д122-32(32Х), Д122-40(40Х), Д132-50(50Х), Д132-63(63Х), Д132-80(80Х) |

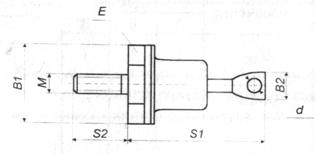

| ГАБАРИТНЫЕ РАЗМЕРЫ |
| Размер, мм |
Тип 1 |
Тип 2 |
Тип 3 |
| B1 |
14.5 |
19 |
21 |
| B2 |
4 |
7.2 |
10 |
| S1 |
18 |
26 |
35 |
| S2 |
11 |
14 |
13 |
| E |
13 |
17 |
19 |
| M |
M5 |
M6 |
M8 |
| d |
2.2 |
4.3 |
5.3 |
|
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
 |
Д112-10(10Х) |
Д112-16(16Х) |
Д112-25(25Х) |
Д122-32(32Х) |
Д122-40(40Х) |
Д132-50(50Х) |
Д132-63(63Х) |
Д132-80(80Х) |
| VRRM, B |
100-1600 |
| IRRM, мА |
3 |
5 |
8 |
| IF(AV), (TC, °C), A |
10(150) |
16(150) |
25(150) |
32(150) |
40(150) |
50(150) |
63(150) |
80(150) |
| IFRMS, A |
15 |
25 |
39 |
50 |
62 |
78 |
98 |
125 |
| IFSM 10мс, кА |
0.25 |
0.27 |
0.34 |
0.46 |
0.55 |
1.2 |
1.4 |
1.5 |
| i2t, A2c103 |
0.36 |
0.48 |
0.58 |
1.25 |
1.80 |
8.45 |
11.25 |
12.80 |
| VFMIFM, B/A |
1.35/31 |
1.35/50 |
1.35/78 |
1.35/100 |
1.35/125 |
1.35/157 |
1.35/198 |
1.35/250 |
| VTO, B |
0.90 |
0.85 |
0.83 |
| rt, мОм |
17.5 |
10.5 |
6.1 |
5.0 |
4.0 |
3.1 |
2.8 |
2.1 |
| TJ, °C |
190 |
| Rth(j-c), °C/Вт |
2.7 |
2.0 |
1.25 |
1.0 |
0.8 |
0.6 |
0.5 |
0.4 |
| Md, Нм |
0.9-1.1 |
1.4-1.8 |
5.0-6.2 |
| Тип |
1 |
2 |
3 |
|
|
ДИОДЫ ВЫПРЯМИТЕЛЬНЫЕ БЫСРОДЕЙСТВУЮЩИЕ
сделать заказ
ОСНОВНОЕ МЕНЮ |
| КД247А-Е |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| Наименование параметра, режим измерения, единица измерения |
Норма |
| Номинальный ток, A |
1.0 |
| Повторяющееся импульсное или обратное напряжение, B |
50-800 |
| Допустимая частота рабочего напряжения, кГц |
150 |
| Рабочая температура корпуса |
+125°C/-60°C |
| Постоянное прямое напряжение (при IПР.=1.0A),B |
|
| при TОС=25°C |
≤1.3 |
| при TОС=-60°C |
≤1.5 |
| Постоянный обратный ток при постоянном или повторяющемся импульсном обратном напряжении, мкА |
|
| при TОС=25°C |
≤5 |
| при TОС=+125°C |
≤100 |
|
|
ДИОД
сделать заказ
ОСНОВНОЕ МЕНЮ |
| КД226А, КД226Б, КД226В, КД226Г, КД226Д, КД226Е |
Кремниевые
диффузионные, выпрямительные диоды типов КД226А - КД226Е предназначены
для работы в приемной, усилительной и другой радиоэлектронной
аппаратуре при частоте питающего напряжения до 50кГц.
Диоды типов КД226А - КД226Е соответствуют техническим условиям 6341-029-07619062-04 ТУ |
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ПРИ tОКР=25°C |
| Наименование параметра, единица измерения (режим измерения) |
Буквенное обозначение |
Норма, не более |
| КД226 |
| А |
Б |
В |
Г |
Д |
Е |
| Постоянное прямое напряжение, B (IПР.=2.0A) |
UПР. |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
| Постоянные обратный ток, мкА |
IОБР. |
|
|
|
|
|
|
| UОБР. max=100B |
|
10 |
|
|
|
|
|
| UОБР. max=200B |
|
|
10 |
|
|
|
|
| UОБР. max=400B |
|
|
|
10 |
|
|
|
| UОБР. max=600B |
|
|
|
|
10 |
|
|
| UОБР. max=800B |
|
|
|
|
|
10 |
|
| UОБР. max=600B |
|
|
|
|
|
|
10 |
| Время обратного восстановления, мкс (Iпр. и=1A, tи≤10мкс, Iобр. и=1A, уровень отсчета 500 мА) |
tвос. обр. |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
| Скорость спада обратного тока восстановления, A мкс (Iпр. и=1A, Uобр.=30B, tи=5¸10 мкс, 3¸5 кГц, dIобрdt=1A мкс) |
dIобрdt |
- |
- |
- |
- |
- |
6 |
|
|
ОСНОВНОЕ МЕНЮ
сделать заказ |
[О предприятии]
[Контакты]
[Продукция]
[Потребность]
[Продажа оборудования]
[Наши возможности]
[Прайс лист]
[Дилеры] |
