| КЦ303А, КЦ303Б, КЦ303В, КЦ303Г, КЦ303Д,
КЦ303Е, КЦ303Ж, КЦ303И, КЦ303К, КЦ303Л, КЦ303М, КЦ303Н, КЦ303А1,
КЦ303Б1, КЦ303В1, КЦ303Г1, КЦ303Д1, КЦ303Е1, КЦ303Ж1, КЦ303И1, КЦ303К1,
КЦ303Л1, КЦ303М1, КЦ303Н1 |

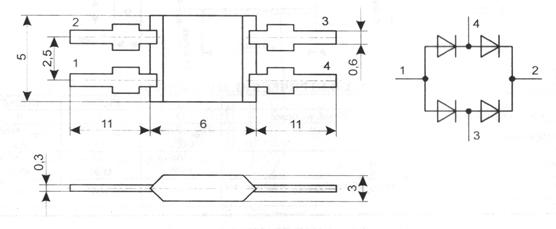

Кремниевые блоки выпрямительные КЦ303А -
КЦ303Ж, КЦ303И - КЦ303Н, КЦ303А1 - КЦ303Ж1, КЦ303И1 - КЦ303Н1 в
пластмассовом корпусе, собранные по однофазной мостовой схеме,
предназначены для работы в радиотехнической аппаратуре.
Блоки выпрямительные соответствуют техническим условиям АДБК.432120.491ТУ.
|
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| Наименование прибора |
Средний обратный ток холостого хода
(для каждого плеча) IОБР.СР.Х.Х., мкА, не более, при UОБР. И max, B |
Максимально допустимый средний выпрямительный ток IВЫПР.СР.max, A |
| 100 |
200 |
300 |
400 |
500 |
600 |
| КЦ303А/КЦ303А1 |
500 |
|
|
|
|
|
1 |
| КЦ303Б/КЦ303Б1 |
|
500 |
|
|
|
|
| КЦ303В/КЦ303В1 |
|
|
500 |
|
|
|
| КЦ303Г/КЦ303Г1 |
|
|
|
500 |
|
|
| КЦ303Д/КЦ303Д1 |
|
|
|
|
500 |
|
| КЦ303Е/КЦ303Е1 |
|
|
|
|
|
500 |
| КЦ303Ж/КЦ303Ж1 |
500 |
|
|
|
|
|
2 |
| КЦ303И/КЦ303И1 |
|
500 |
|
|
|
|
| КЦ303К/КЦ303К1 |
|
|
500 |
|
|
|
| КЦ303Л/КЦ303Л1 |
|
|
|
500 |
|
|
| КЦ303М/КЦ303М1 |
|
|
|
|
500 |
|
| КЦ303Н/КЦ303Н1 |
|
|
|
|
|
500 |
| Максимально-допустимое импульсное обратное напряжение Uобр.и.max (для каждого плеча) |
| КЦ303А, КЦ303Ж, КЦ303А1, КЦ303Ж1 |
100 |
| КЦ303Б, КЦ303И, КЦ303Б1, КЦ303И1 |
200 |
| КЦ303В, КЦ303К, КЦ303В1, КЦ303К1 |
300 |
| КЦ303Г, КЦ303Л, КЦ303Г1, КЦ303Л1 |
400 |
| КЦ303Д, КЦ303М, КЦ303Д1, КЦ303М1 |
500 |
| Максимально-допустимый средний выпрямленный ток Iвыпр.ср.max, A |
| КЦ303А, КЦ303Б, КЦ303В, КЦ303Г, КЦ303Д, КЦ303Е, КЦ303А1, КЦ303Б1, КЦ303В1, КЦ303Г1, КЦ303Д1, КЦ303Е1 |
1 |
| КЦ303Ж, КЦ303И, КЦ303К, КЦ303Л, КЦ303М, КЦ303Н, КЦ303Ж1, КЦ303И1, КЦ303К1, КЦ303Л1, КЦ303М1, КЦ303Н1 |
2 |
|
|

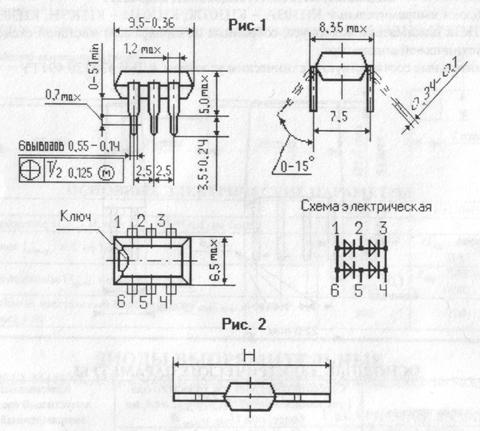

ДИОДНЫЕ МАТРИЦЫ
КД906А, КД906Б, КД906В |
| Кремниевые, планарно-эпитаксиальные
диодные матрицы типов КД906А, КД906Б, КД906В в пластмассовом корпусе,
предназначены для работы в качестве выпрямительного моста или
резервированного диодного элемента в радиотехнических и электронных
устройствах.
|
 |
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
| Наименование параметра (режим измерения, единица измерения) |
Буквенное обозначение |
Норма |
| КД906 |
| А |
Б |
В |
| Постоянное прямое напряжение, при IПР.=50мА, B, не более |
UПР. |
1 |
1 |
1 |
| Пробивное напряжение, при IОБР.=50мкА, B, не менее |
UПРОБ. |
100 |
75 |
75 |
| Постоянный обратный ток, мкА, не более, при |
IОБР. |
|
|
|
| UОБР.=75B |
2 |
|
|
| UОБР.=50B |
|
2 |
|
| UОБР.=30B |
|
|
2 |
| Время обратного восстановления (при IОБР.=1мА, UОБР.И.=20B, UПР.И.=0.05B), мкс, не более |
tВОС.ОБР. |
2 |
2 |
2 |
|
|

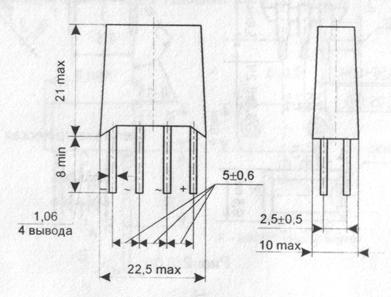

БЛОК ВЫПРЯМИТЕЛЬНЫЙ КЦ 407 А1/ПС
|
| Кремниевый диффузионный блок
выпрямительный типа А1/ПС в пластмассовом корпусе соответствует
техническим условиям АДБК.432120.082 ТУ.
|
 |
| Обозначение |
Рис. |
H |
| Номин. |
Пред. откл. |
| ЯГЛК 432122.004 |
1 |
- |
- |
| -01 |
2 |
17.8 |
-0.18 |
| -02 |
2 |
28.5 |
0.52 |
|
| ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ (при нормальных климатических условиях) |
| Наименование параметра, режим измерения, единица измерения |
Буквенное обозначение |
Норма не более |
| Напряжение короткого замыкания (при токе короткого замыкания IS=200мА), B |
US |
2.5 |
| Ток холостого хода (при напряжении холостого хода UXX=300B), мкА |
IXX |
5 |
| Время обратного восстановления диода (при Iпр.и.=0.05A или Iпр.=0.05A, Uобр.и.=20B), мкс |
tвос.обр. |
5 |
|
| ПРЕДЕЛЬНО ДОПУСТИМЫЕ РЕЖИМЫ ЭКСПЛУАТАЦИИ |
| Наименование параметра, режим измерения, единица измерения |
Буквенное обозначение |
Норма |
Максимально допустимая амплитуда переменного напряжения на входе блока
(при Tокр. от минус 60°C до 85°C), B |
Um max |
300 |
Максимально допустимый средний выпрямительный ток на входе блока
(при Tокр.от минус 60°C до 55°C, 85°C), мА |
Iвп.ср.max |
500, 300 |
|
|
