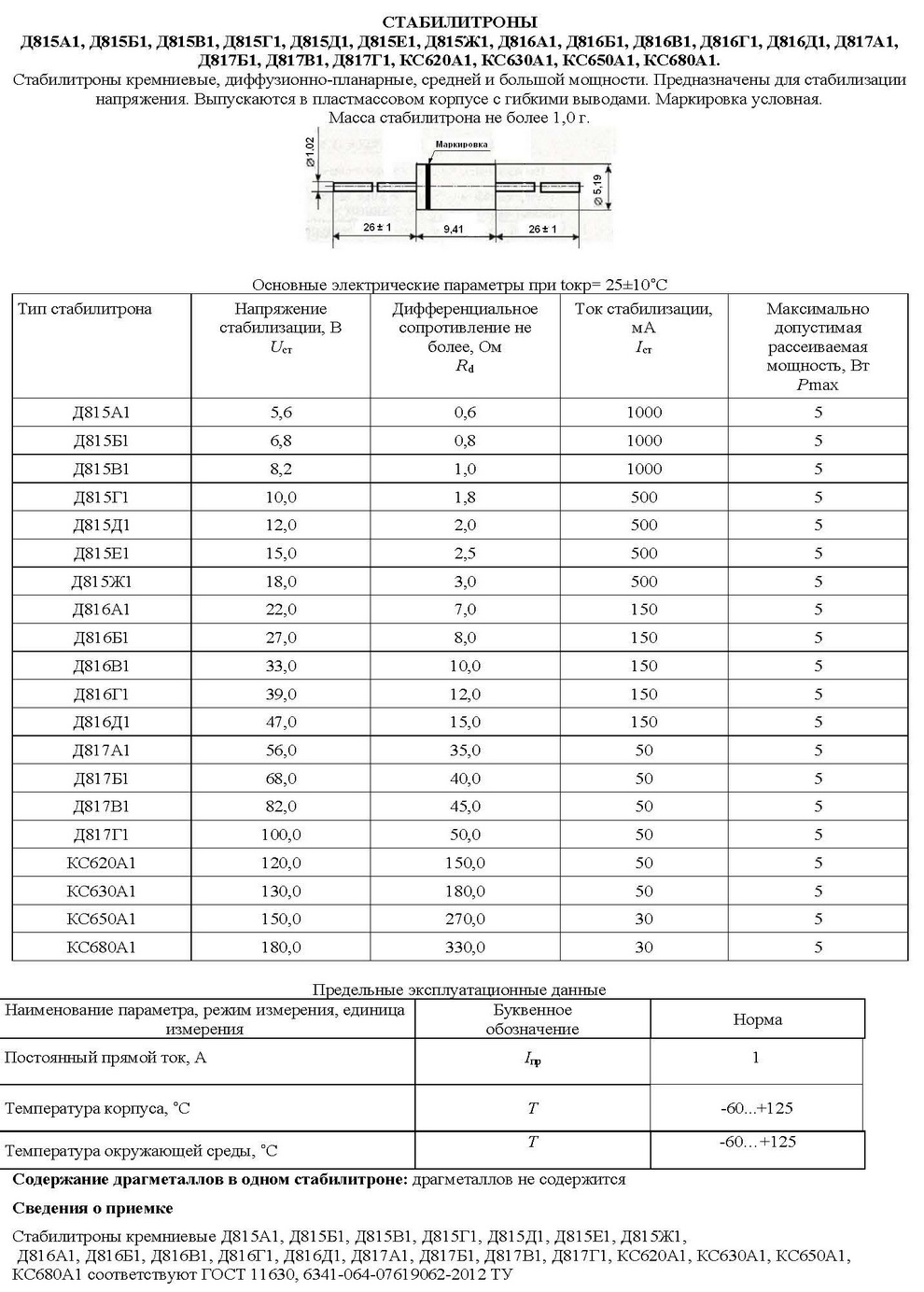

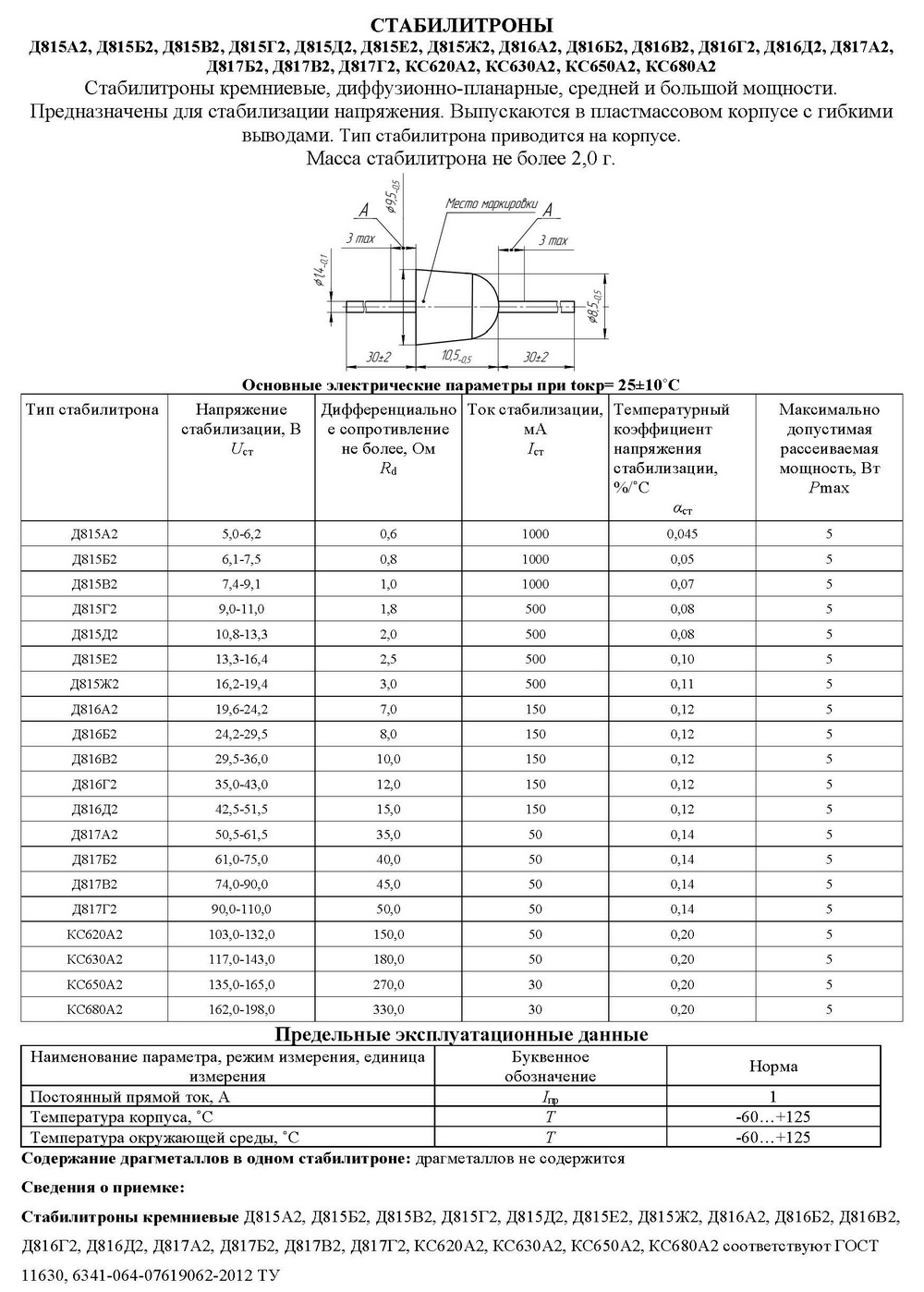

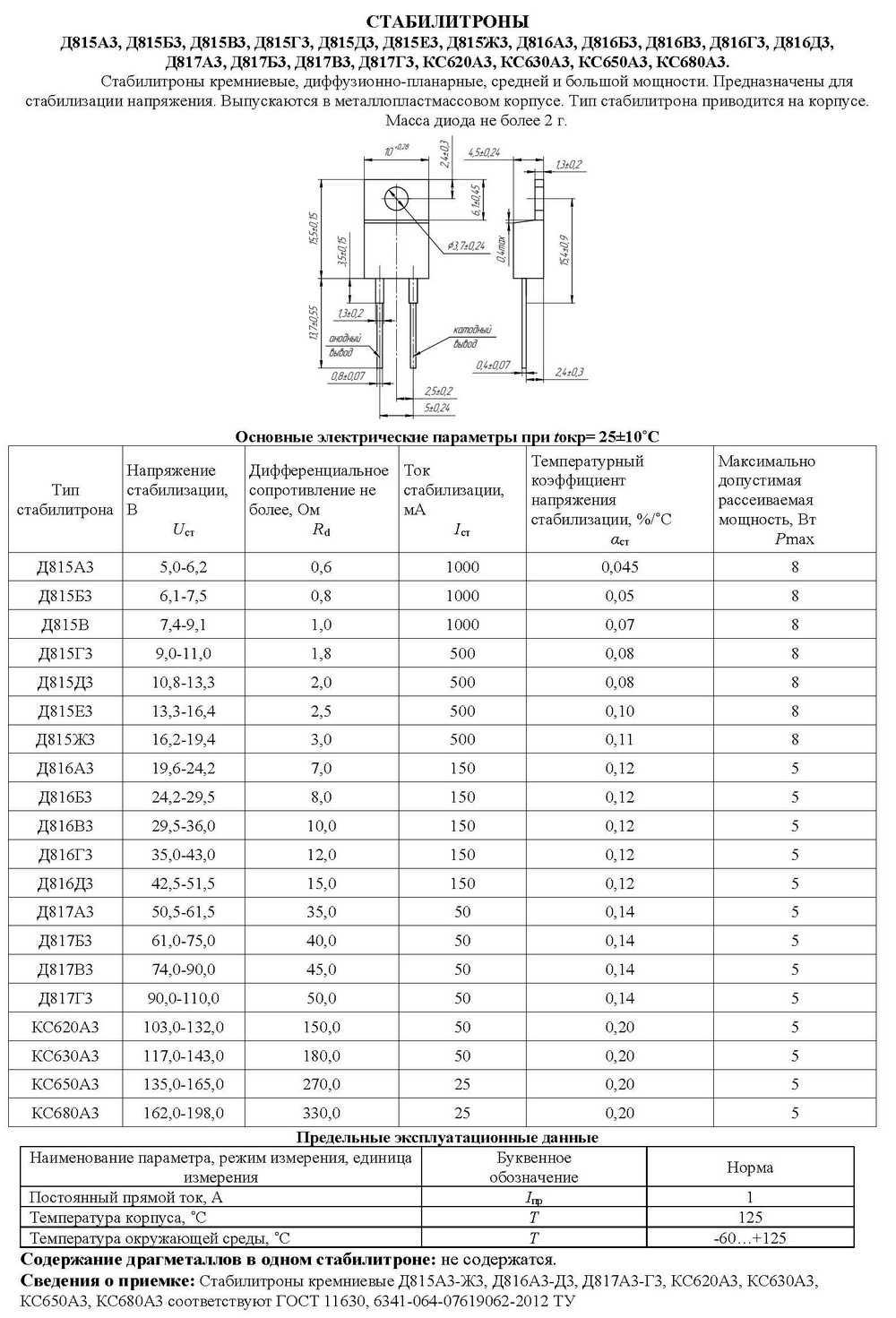

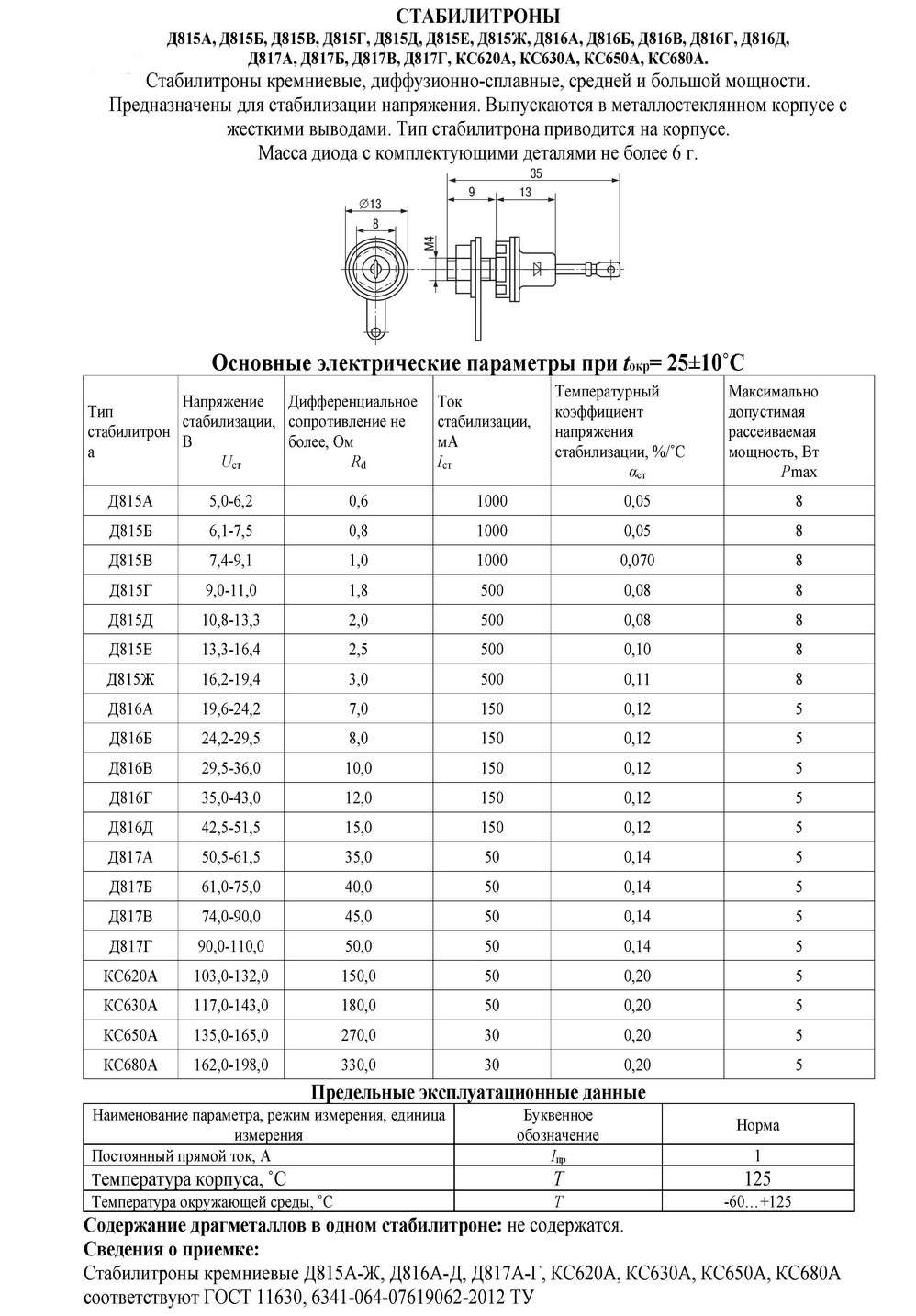

СТАБИЛИТРОНЫ


сделать заказ
ОСНОВНОЕ МЕНЮ

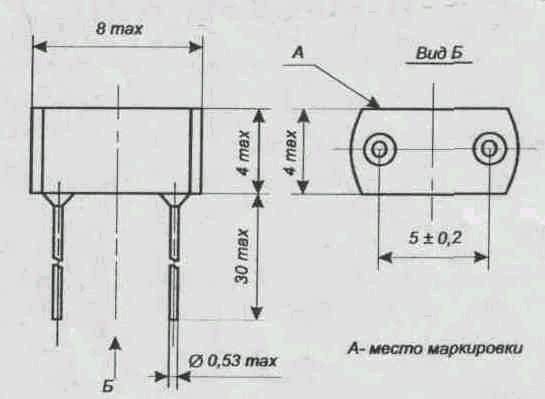

КС162А, КС168В, КС170А, КС175А, КС182А, КС191А, КС210Б, КС213Б
Стабилитроны типов КС162А, КС168В, КС170А, КС175А, КС182А, КС191А, КС210Б, КС213Б, изготавливаемые по сплавной технологии в пластмассовом корпусе типа КД-25, предназначены для стабилизации и ограничения напряжения (КС170А, так же в качестве опорного элемента).
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,3 г.
Стабилитроны соответствуют техническим условиям ХЫ3.369.001ТУ
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
  КС162А КС168В КС170А КС175А КС182А КС191А КС210Б КС213Б
Напряжение стабилизации Uст., B, ±7% при температуре 25°С: Iст.=10мА 6.2 6.8 7.0
Iст.=5мА       7.5 8.2 9.1 10 13
Дифференциальное сопротивление rст., Ом, не более Iст.=10мА 35 28 20
Iст.=5мА       16 14 18 22 25
Iст.=3мА 150 120 90 70 30 30 35 45
Максимально - допустимый ток стабилизации Iст. max,мА 22 20 20 18 17 15 14 10
Минимально - допустимый ток стабилизации Iст. min,мА 3
Максимально-допустимая обратная рассеиваемая мощность в диапозоне температур -60°С...+50°С, Pобр. max, мВт 150
Примечание. В интервале температур от 50°C до 125°C максимально допустимые мощности и токи снижаются линейно.
В схемах стабилизации допускается включать стабилитроны любой полярностью

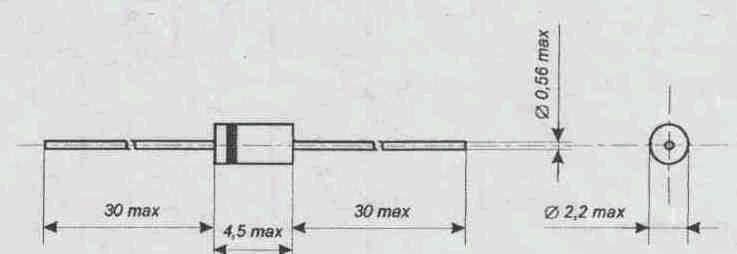

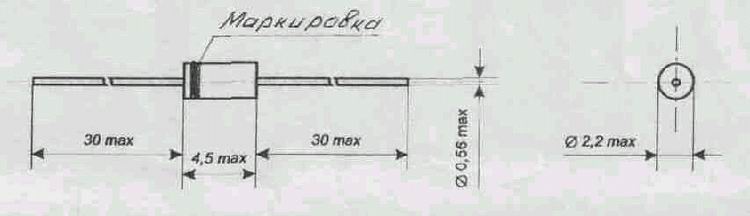

КС162А2, КС162АЗ, КС168В2, КС168ВЗ, КС175А2, KC182A2, KC191A2, КC210Б2, KC211И2, KC212B2, КС213Б2
Стабилитроны типов КС162А2, КС162АЗ, КС168В2, КС168ВЗ, КС175А2, КС182А2, КС191А2, КС210Б2, КС211И2, КС212В2, КС213Б2 кремниевые диффузионно-планарные в стеклянном корпусе типа КД-2, предназначены для стабилизации и ограничения напряжения (типов КС162А2, КС162АЗ, так же в качестве опорного элемента).
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,15 г.
Стабилитроны соответствуют техническим условиям ХЫ3.369.001ТУ
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
  КС162А2 КС162АЗ КС168В2 КС168ВЗ КС175А2 KC182A2 KC191A2 КC210Б2 KC211И2 KC212B2 КС213Б2
Напряжение стабилизации Uст., B, ±7% при температуре 25°С: Iст.=10мА 6.2 6.2
Iст.=5мА     6.8 6.8 7.5 8.2 9.1 10 11 12 13
Дифференциальное сопротивление rст., Ом, не более Iст.=10мА 35 50   45
Iст.=5мА     35   16 14 18 22 25 25 25
Максимально - допустимый ток стабилизации Iст. max,мА 22 22 20 20 18 17 15 14 13 12 10
Минимально - допустимый ток стабилизации Iст. min,мА 3
Максимально-допустимая обратная рассеиваемая мощность в диапозоне температур -60°С...+50°С, Pобр. max, мВт 150

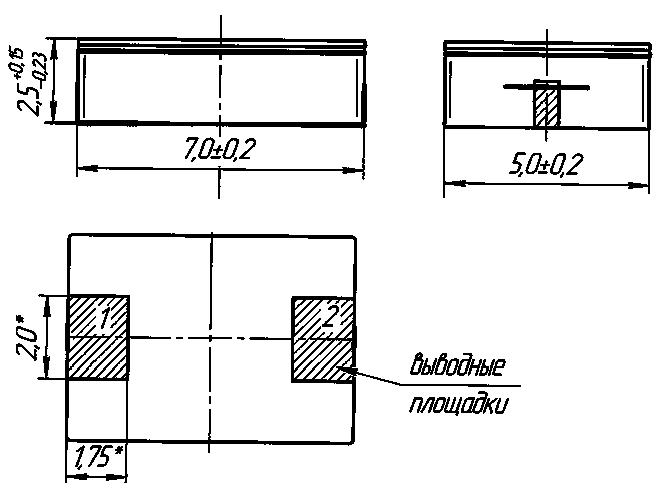

КС162А5, КС168В5, КС170А5, КС175А5, KC182A5, KC191A5, КC210Б5, KC211И5, KC212B5, КС213Б5
Стабилитроны типов КС162А5, КС168В5, КС170А5, КС175А5, КС182А5, КС191А5, КС210Б5, КС211И5, КС212В5, КС213Б5 кремниевые диффузионно-сплавные, в корпусе типа SMD-0,2, предназначены для стабилизации и ограничения напряжения (типов КС170А5 так же в качестве опорного элемента).
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,3 г.
Стабилитроны соответствуют техническим условиям ХЫ3.369.001ТУ
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
  КС162А5 КС168В5 КС170А5 КС175А5 KC182A5 KC191A5 КC210Б5 KC211И5 KC212B5 КС213Б5
Напряжение стабилизации Uст., B, ±7% при температуре 25°С: Iст.=10мА 6,2 6,8  7,0
Iст.=5мА

7.5 8.2 9.1 10 11,05 12,05 13
Дифференциальное сопротивление rст., Ом, не более Iст.=10мА 35 28  20
Iст.=5мА
  16 14 18 22 25 25 25
Максимально - допустимый ток стабилизации Iст. max,мА 22 20 20 18 17 15 14 13 12 10
Минимально - допустимый ток стабилизации Iст. min,мА 3
Максимально-допустимая обратная рассеиваемая мощность в диапозоне температур -60°С...+50°С, Pобр. max, мВт 150
Примечание. В интервале температур от 50°C до 125°C максимально допустимые мощности и токи снижаются линейно.
В схемах стабилизации допускается включать стабилитроны любой полярностью
КС515Г, КС520В, КС524Г, КС531В, КС539Г, КС547В, КС568В, КС582Г, КС596В
Стабилитроны типов КС515Г, КС520В, КС524Г, КС531В, КС539Г, КС547В, КС568В, КС582Г, КС596В изготавливаемые по диффузионно-сплавной технологии в пластмассовом корпусе типа КД-26, предназначены для использования в качестве источников опорного напряжения.
Климатическое исполнение - УХЛ, категория размещения - 3
Стабилитроны соответствуют техническим условиям ХЫ0.336.000ТУ

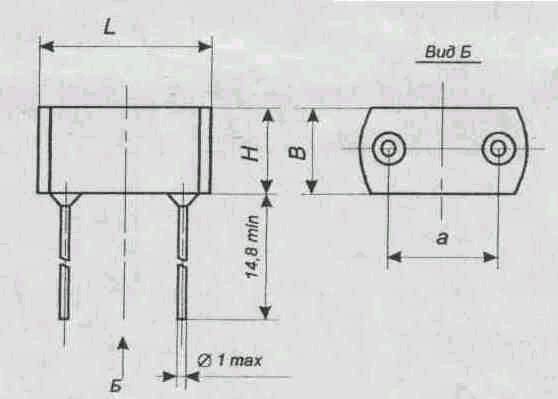

  L a B H Масса, г
КС515Г, КС520В, КС524Г, КС531В, КС547В 11 max 7.5±0.4 5 max 5 max 0.8
КС539Г, КС568В, КС582Г, КС596В 14 max 10.5±0.4 6 max 6 max 1.3
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
  КС515Г КС520В КС524Г КС531В КС539Г КС547В КС568В КС582Г КС596В
Напряжение стабилизации Uст., B, ±10% при температуре 25°С: Iст.=10мА 15   24 31 39
Iст.=5мА   20       47 68 82 96
Дифференциальное сопротивление rст., Ом, не более Iст.=10мА 25
Iст.=5мА   120 40 50 65 280 400 480 560
Максимально - допустимый ток стабилизации Iст. max,мА 31 22 19 15 17 10 10 8 7
Минимально - допустимый ток стабилизации Iст. min,мА 3 3 3 3 3 3 3 3 3
Максимально-допустимая обратная рассеиваемая мощность в диапозоне температур -60°С...+50°С, Pобр. max, мВт 500 500 500 500 720 500 720 720 720

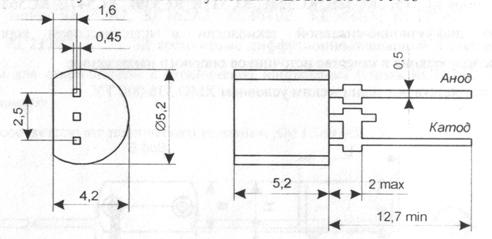

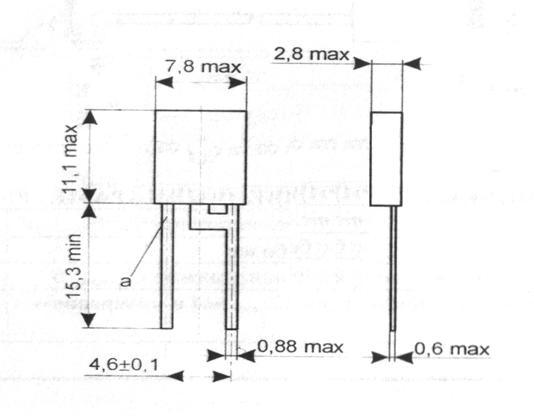

КС515Г2, КС520В2, КС524Г2, КС531В2, КС539Г2, КС547В2, КС568В2, КС582Г2, КС596В2
Стабилитроны типов КС515Г2, КС520В2, КС524Г2, КС531В2, КС539Г2, КС547В2, КС568В2, КС582Г2, КС596В2 планарные в пластмассовом корпусе типа КТ-27-1, предназначены для испльзования в качестве источников опорного напряжения.
Климатическое исполнение - УХЛ, категория размещения - 3
Стабилитроны соответствуют техническим условиям ХЫ0.336.000ТУ
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
  КС515Г2 КС520В2 КС524Г2 КС531В2 КС539Г2 КС547В2 КС568В2 КС582Г2 КС596В2
Напряжение стабилизации Uст., B, ±10% при температуре 25°С: Iст.=10мА 15   24   39
Iст.=5мА   20   31   47 68 82 96
Дифференциальное сопротивление rст., Ом, не более Iст.=10мА 25   40   65
Iст.=5мА   120   90   280 400 480 560
Максимально - допустимый ток стабилизации Iст. max,мА 31 22 19 15 17 10 10 8 7
Минимально - допустимый ток стабилизации Iст. min,мА 3 3 3 1 3 3 3 3 3
Максимально-допустимая обратная рассеиваемая мощность в диапозоне температур -60°С...+50°С, Pобр. max, мВт 500 500 500 500 720 500 720 720 720

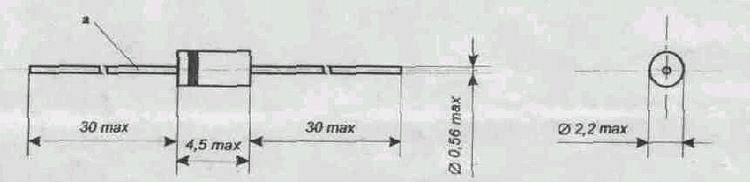

КС506А, КС506Б, КС506В, КС506Г, КС506Д
Стабилитроны типов КС506А, КС506Б, КС506В, КС506Г, КС506Д изготавливаемые по диффузионно-планарной технологии в стеклянном корпусе типа КД-2, предназначены для стабилизации и ограничения напряжения в аппаратуре широкого применения.
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,15 г.
Стабилитроны соответствуют техническим условиям аАО.ЗЗ6.610ТУ
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
  КС506А КС506Б КС506В КС506Г КС506Д
Напряжение стабилизации Uст., B, ±5% при температуре 25°С: Iст.=2.7мА 47 47
Iст.=2мА     68
Iст.=5мА       14.7 20
Дифференциальное сопротивление rст., Ом, не более Iст.=2.7мА 105 105
Iст.=2мА     200
Iст.=5мА       30 55
КС533А1
Кремниевые стабилитроны типа КС533А1 изготавливаемые по диффузионно-планарной технологии в стеклянном корпусе типа КД-2, предназначены для стабилизации и ограничения напряжения в аппаратуре широкого применения.
Климатическое исполнение - В, категория размещения - 3
Масса приборов не более 0,15 г.
Стабилитроны соответствуют техническим условиям ХЫ3.362-002ТУ
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Напряжение стабилизации Uст., B, ±5% при температуре 25°С Iст.=5мА 33
Дифференциальное сопротивление rст., Ом, не более Iст.=5мА 90
Максимально-допустимое постоянное прямое напряжение Uпр. max, B Iпр.=50мА 1.5
Максимально - допустимый ток стабилизации Iст. max,мА в интервале температур от -60°С до +35°С   10
КС515Г1
Кремниевый эпитаксиально - планарный стабилитрон.
Стабилитроны соответствуют техническим условиям ХЫО.336.000 ТУ/03
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ СТАБИЛИТРОНОВ ПРИ ПРИЕМКЕ И ПОСТАВКЕ
(для нормальной температуры окружающей среды)
Наименование параметра (режим измерения, единица измерения) Буквенное обозначение Норма
не менее не более
Напряжение стабилизации (IZ=10мА), B UZ 14.25 15.75
Дифференциальное сопротивление (IZ=10мА), Ом RZ   25
Температурный коэффициент напряжения стабилизации (IZ=10мА), %/°C aUZ   ±0.005
Временная нестабильность напряжения стабилизации (IZ=10мА), % dUZ   ±0.5
КС127А5, КС133А5, КС168В2, КС139A5, КС147А5, KC156A5, KC162A5, КC168B5,
KC170A5, KC175A5, КС182A5, KC191A5, KC210Б5, КС213Б5

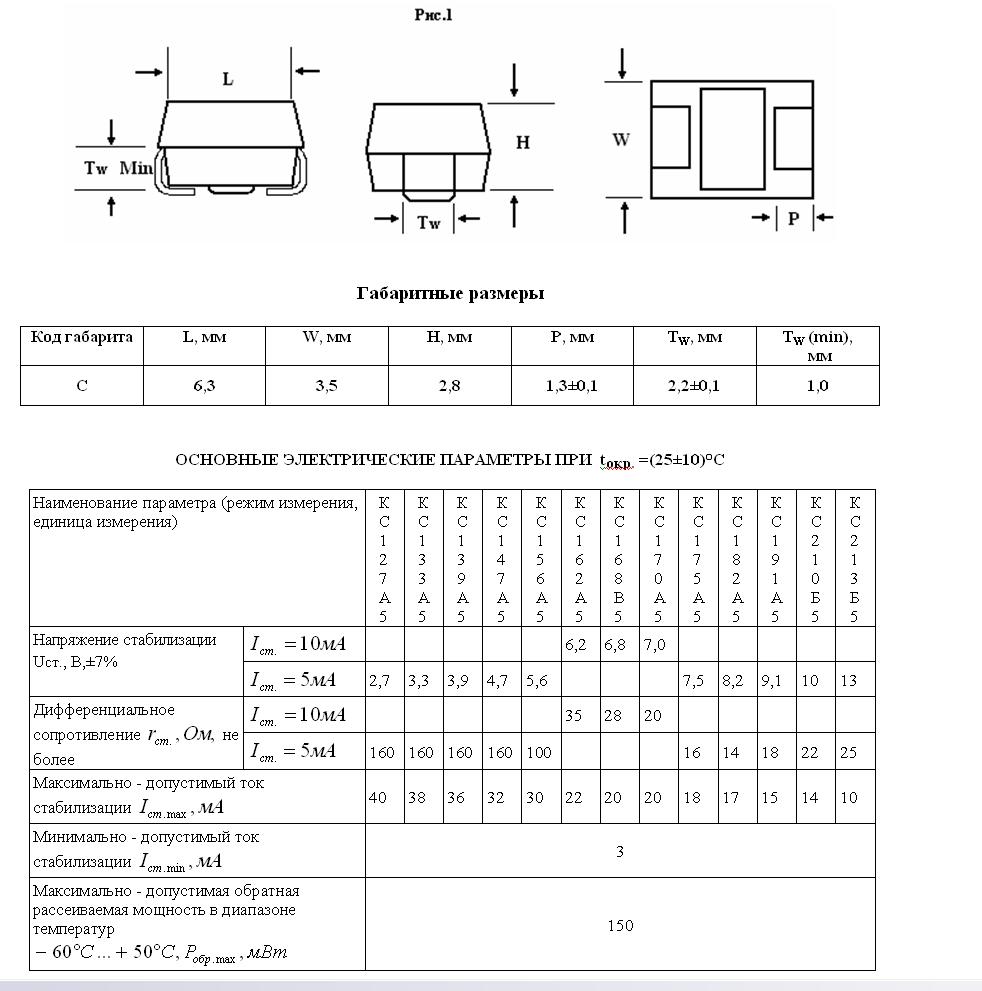

Стабилитроны типов КС127А5, КС133А5, КС168В2, КС139A5, КС147А5, KC156A5, KC162A5, КC168B5, KC170A5, KC175A5, КС182A5, KC191A5, KC210Б5, КС213Б5 кремниевые двуханодные диффузионно-сплавные в пластмассовом корпусе ( рис.1), предназначены для поверхностного монтажа.
Климатическое исполнение - В, категория размещения - 3
Примечание. В интервале температур от 50оС до 125оС максимально допустимые мощности и токи
снижаются линейно. В схемах стабилизации допускается включать стабилитроны любой полярностью
