ДИОДЫ ВЫСОКОВОЛЬТНЫЕ ЛАВИННЫЕ(СДЛМ 0.4, СДЛК 0.4)


сделать заказ
ОСНОВНОЕ МЕНЮ
ДВЛ1, ДВЛ2, ДВЛ3
ОБЛАСТЬ ПРИМЕНЕНИЯ
Диоды высокольтные лавинные ДВЛ1, ДВЛ2, ДВЛ3 применяются в ренгеновской аппаратуре, фильтрах электрогазоочистки, электронных микроскопах и других установках частотой до 500 Гц

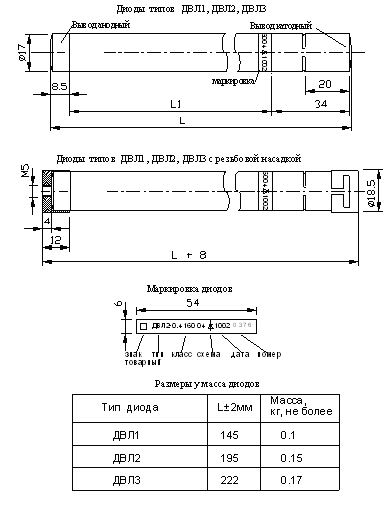

ГАБАРИТНЫЕ РАЗМЕРЫ, МАССА ДИОДОВ
Предельно- допустимые параметры
Условные обозначения Наименоване параметра, единицы измерений, условия испытаний ДВЛ1 ДВЛ2 ДВЛ3
URRM Повторяющееся импульсное обратное напряжение, кВ: Тjmin≤Тj≤Tjm 50..130 80..220 80..220
URWM Рабочее импульсное обратное напряжение при Toil≤75°C, кВ ≤0.8URRM
IF(AV) Средний прямой ток, А: Тoil=60°C 0,4
  Тoil=75°С 0,35
IF(RMS) Действующий прямой ток при Тj=Тjm , A 0.7
IFSM Ударный ток, А:
  Тj=Тjm 90
  Тj=25°С 100
IRRM Повторяющийся импульсный обратный ток, мкА:
  Тj=25°С, URM=URRM 50
  Тj=Тjm, URM=URRM 400
UFM Импульсное прямое напряжение,В, Тj=°С, IFM=3.14 IF(AV) 85 135 135
Тjm Максимально допустимая температура перехода ,°С 125
Тjmin Минимально допустимая температура перехода ,°С -40
UTD Пороговое напряжение, В Тj=Тjm 36 72 72
РAV Ударная обратная рассеиваемая мощность при длительности импульса обратного тока 10 мкс, кВт, не более 200
RT Динамическое сопротивление, Ом, Тj=Тjm 11.8 20 23.8
trr Время обратного восстановления, мкс Тj=Тjm 10
RFthjs Тепловое сопротивление переход-охлаждающая среда, °С/Вт 2.6 1.6 1.6
QS Накопленный заряд , мKл Тj=Тjm ,IFM=IF(AV 0.3 0.5 0.5
m Масса, кг 0.1 0.15 0.17
Классы по повторяющемуся напряжению
№ по порядку Класс Повторяющееся импульсное обратное напряжение, В, не менее Неповторяющееся импульсное обратное напряжение, В, не менее Импульсное прямое напряжение, В не ,более
1 50 50000 55000 41
2 60 60000 65000 50
3 70 70000 80000 58
4 80 80000 90000 65
5 90 90000 100000 72
6 100 100000 110000 80
7 110 110000 120000 88
8 120 120000 135000 96
9 130 130000 145000 104
10 140 140000 155000 112
11 150 150000 165000 120
12 160 160000 175000 128
13 170 170000 190000 136
14 180 180000 200000 144
15 190 190000 210000 152
16 200 200000 220000 160
17 210 210000 230000 168
18 220 220000 240000 176
Таблица соответствия столбов диодных лавинных типов СДЛМ 0.4, СДЛК 0.4 и диодов ДВЛ1, ДВЛ2, ДВЛ3
№ по порядку Тип столба Тип диода
  СДЛМ 0.4 СДЛК 0.4
1 СДЛМ04-800 СДЛК 04-800 ДВЛ 1-0.4-800
2 СДЛМ04-1300 СДЛК 04-130 ДВЛ 2-0.4-130
3 СДЛМ04-1600 СДЛК 04-1600 ДВЛ 3-0.4-160
